Бортовой компьютер для зерноуборочных комбайнов

Бортовые компьютеры собирают и анализируют информацию со всех датчиков зерноуборочного комбайна. Благодаря их использованию, упрощается работа оператора, а также увеличивается производительность комбайна.

Бортовой компьютер RG-ROBOTICS разработан специально для комбайнов следующих моделей производства Гомсельмаш и Брянсксельмаш:

• КЗС 1218;
• КЗС 10К;
• КЗС 812.

Бортовой компьютер имеет компактные размеры, позволяет оперативно и удобно изменять режимы работы, а также контролировать функционирование и текущее состояние узлов и агрегатов комбайна. При возникновении неисправности бортовой компьютер издает сигнал тревоги.

Ключевые достоинства и возможности

Простота замены с базового монитора

Бортовой компьютер устанавливается на штатное место в кабине. Жгут и контроллеры закрепляются и подключаются к штатным разъемам в электрошкафу.

Нет настроек системы с нуля

Система управления комбайном готова к работе сразу после установки. Потребуется откалибровать только датчик зазора «подбарабанья», если в результате некачественного монтажа на заводе параметры «по умолчанию» сильно отличаются от фактических значений. Замена вышедших из строя частей производится без сбоя настроек.

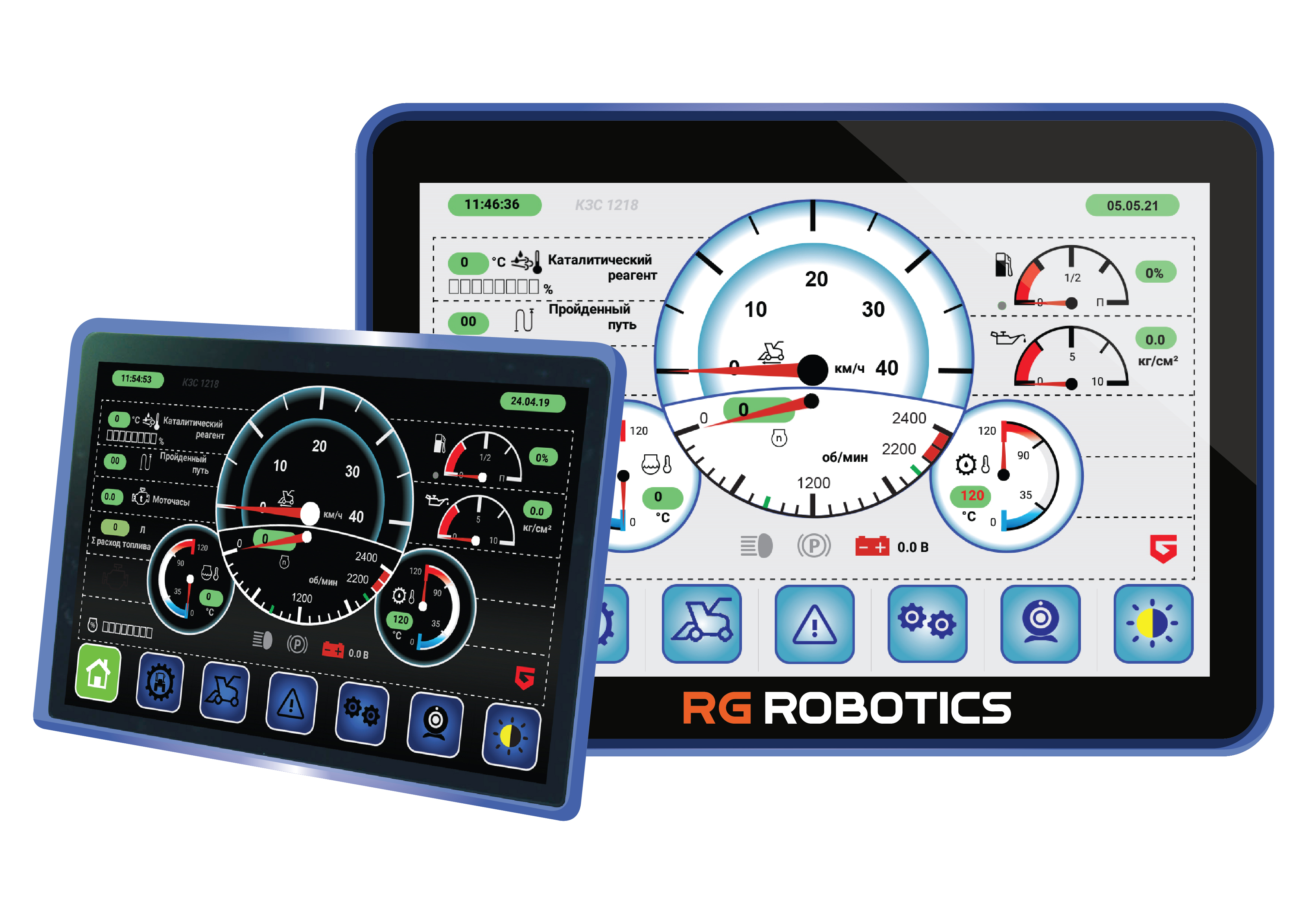

Цветной и информативный экран

Позволяет выбрать компоновку отображаемой информации (приборов), наиболее удобную для комбайнера в зависимости от его предпочтений, убираемой культуры и других параметров.

Отсутствие полного обесцвечивания изображения

Экран бортового компьютера не теряет цвет даже при нагревании и не требует длительного охлаждения кабины после перерыва в работе.

Система голосового, звукового и текстового оповещения

Своевременно информирует комбайнера о текущем состоянии комбайна, а также об оперативной информации, например, о заполненности бункера зерна на 70%, что позволяет своевременно вызвать машину-зерновоз для выгрузки зерна.

Система помощи устранения неисправностей и недостатков

Даёт отработанные рекомендации на большинство типичных ситуаций:

• как и какой узел необходимо отрегулировать;
• какие номера проводов, контактов или датчиков необходимо проверить и т.п.

Система контроля потерь зерна

Помогает более точно отстроить параметры оборудования для реального снижения потерь урожая. Преимущества системы:

• Запоминает текущие настройки оборудования, что позволяет избежать повторной настройки параметров при переезде с поля на поле.
• Легко возвращается к заводским настройкам.
• Ведение журнала событий с фиксацией времени позволяет сервисным компаниям своевременно диагностировать и заменять отказавшие агрегаты, и легко решать спорные ситуации.
• Легкий выбора типа убираемой культуры с применением её настроек.
• Рекомендуемые параметры настроек оборудования для убираемой и остальных культур, заложенных в систему.

Встроенное руководство по эксплуатации

Любой специалист по ремонту и обслуживанию оперативно может уточнить информацию по любому узлу и агрегату комбайна, его параметрам и регулировкам.

Система обновлений программного обеспечения

Позволяет легко устанавливать обновления даже в поле, сделав мобильный телефон точкой доступа в интернет.
Систему всегда можно вернуть к прежней версии ПО, если новая по каким-либо причинам не устраивает.

Технические характеристики:
Напряжение питания...............................................12-32 В постоянного тока;
Потребляемая мощность.....................................................................24 Вт;
Габаритные размеры (ДхВхШ мм)................................................260х180х27;
Тип экрана................................................жидкокристаллический, сенсорный;
Размер экрана............................................................................10.1 дюйма;
Разрешение экрана..........................................................1280х800 пикселей;
Соотношение сторон экрана...................................................................16:9;
Процессор..............................................................Rockchip RK3188, 1.6GHz;
Оперативная память.............................................................................1 GB;
Внутренняя память...............................................................................8 GB;
Интерфейс USB...................................................Mini USB OTG, USB Host 2.0;
Громкоговорители...............................................................встроенные 2х2Вт;
Внешние карты памяти.............................слот для SD-карт ёмкостью до 32 GB;
Поддержка Wi-Fi.................................................................802.11b/g/n built-in;
Поддержка Bluetooth..................................................................;Bluetooth 4.0.

• Поддержка 2-х CAN шин с возможностью контроля параметров двигателя, коробки передач и других электронных систем по протоколу «J1939».
• 32 дискретных выхода для коммутации нагрузки до 3А с защитой от короткого замыкания.
• 16 цифровых ШИМ-выходов для управления нагрузкой до 3А.
• 48 универсальных цифро-аналоговых программируемых входов для измерения различных параметров: дискретных (с уровнями «+» и «-»), частотных, импульсных, резистивных, токовых петель (0-20мА) и напряжений до 32в. Каждый вход имеет защиту от перенапряжения и короткого замыкания.
• 64-контактный промышленный разъем AMPSEAL.
• Степень защиты от воздействующих факторов по ГОСТ 14254 – IP54.
• Диапазон рабочих температур от -40 до +85.

Комплект поставки:

• Бортовой компьютер – 1шт.
• Бортовой контроллер управления – 2шт.
• Модуль телеметрии – 1шт.
• Усилитель сигнала датчиков потерь зерна – 1шт.
• Коммутационный жгут – 1шт.
• Упаковочная тара – 1шт.
• Паспорт – 1шт.

Установка и настройка

• Бортовой компьютер устанавливается на штатное место в кабине, к штатным разъемам в электрошкафу подключается новый жгут, там же закрепляются контроллеры.
• Возможен выезд специалиста для установки и настройки оборудования. Примерное время установки и настройки - 30 минут.
• Возможна самостоятельная установка рядовыми сотрудниками - «pin to pin» подключение (Plug and play).

Наши бортовые компьютеры устанавливаются на комбайны моделей «КЗС 1218», «КЗС 10К», «КЗС 812».

Стоимость бортового компьютера для комбайна - 72 400 рублей с НДС.
