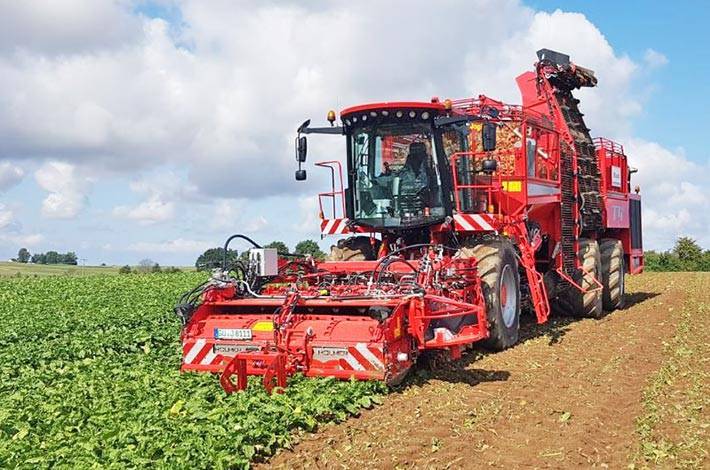

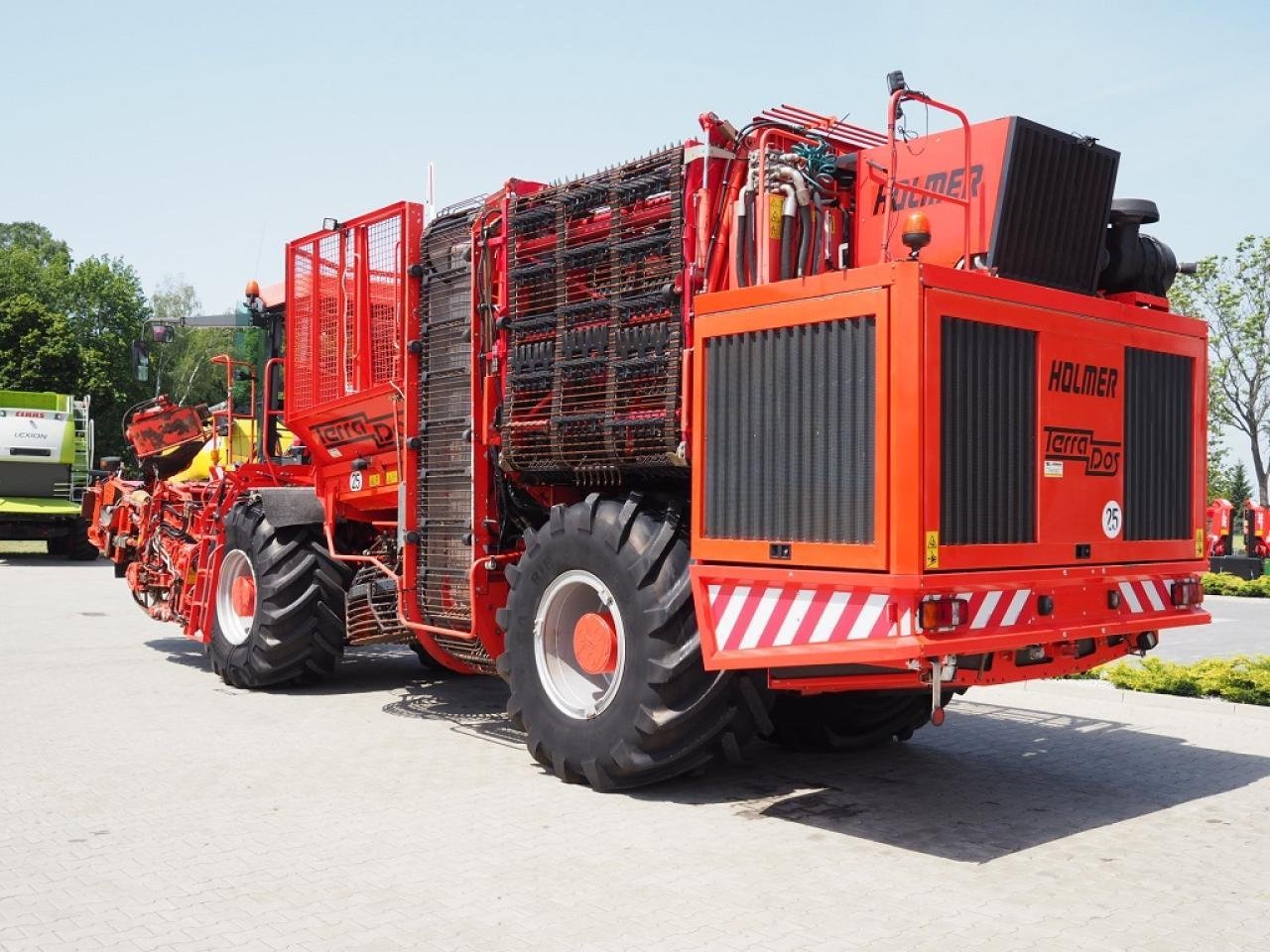

Комбайн свеклоуборочный Terra Dos (T-2, T-3, T-3 Plus)

Предназначен для уборки сахарной свеклы.

Метод работы комбайна:
• свеклокопание осуществляется фронтально из почвы;
• ботвоудалитель раздробляет ботву свеклы;
• по выбору широкоразброс ботвы для запашки, или же загрузка непосредственно на идущие рядом прицепы (поставляется как дополнительное оборудование); ширина разброса ботвы бесступенчато регулируется из кабины водителя;
• 6 регулируемых ботводорезателей обеспечивают оптимальное качество сечения ботвы;
• подкапывающие сошники вынимают свеклу из почвы;
• при экстремальных почвенных условиях или при сильно засоренных насаждениях возможно 2-х ступенчатое подключение вибросошника;
• чистка свеклы осуществляется бережно, но одновременно и эффективно через 8 спиральных валков, 1 сепарирующий элеватор и 3 сепарирующие звезды;
• постоянно оптимальное распределение веса на обе оси, независимо от того, полон ли бункер или пуст;
• широкомасштабные Terra-шины гарантируют бережное щажение почвы;
• свекла транспортируется через кольцевой элеватор в бункер и затем равномерно распределяется при помощи шнека бункера;
• опорожнение бункера производится через разгрузочную ленту;
• процесс разгрузки ускоряется за счет наличия продольного и поперечного скребкового донья;

Комбайн гарантирует:
1. бережное отношение к почве;
2. хорошие предпосылки для последующей обработки почвы с минимальными затратами;
3. превосходные качества на склоне при подключении опоры оси;

Двигатель: автоматический выбор скорости вращения вала при корчевании и движении по трассе.

Привод ходовой части:
• Механические мосты спереди и сзади;
• Мосты приводятся в действие кардаными валами;
• Между обеими мостами расположена двухскоростная распределительная коробка с гидравлическим приводом;
• Автоматическое управление скорости вращения двигателя и привода движения;

Модель Terra Dos T-3 Plus оснащается сдвоенными колесами с низким давлением в 2,0 бар.

Оси: спереди портальная планетарная ось с управляемыми колесами и тормозами, в тяжелом исполнении; сзади планетарная ось с управляемыми колесами и тормозами, в тяжелом исполнении.

Блокировочные устройства: передний и задний мост с переключаемой поперечной блокировкой дифференциала. Коробка передач бесступенчатая. Темпомат на 1-ой и на 2-ой скоростях.

Ботвосрезатель роторный с регулируемым выбросом ботвы на сторону (BS, VBS); опционально - интегральный роторный с укладкой ботвы в междурядье (IBS, VIBS) на Terra Dos T-2.

Агрегаты ботвосрезателя для Terra Dos T-3:
• KOS-ботвосрезатель (комбинированный ботвосрезатель);
• BS-ботвосрезатель (шнековый ботвосрезатель);
• IBS-ботвосрезатель (интегральный ботвосрезатель) спец.изготовление для различных стран;
• ботвосрезатель без размельчения листа ботвы (точный ботвосрезатель);
• ботвосрезатель с чистильным валом;
• ботвосрезатель для рядков с окучеванием;

Ботводорезатель снабжен автоматической регулировкой высоты среза; высота срезания ботвы всех шести ножей центрально регулируется из кабины водителя; высота шины ботвосрезателя на все 6 ножей для дорезки ботвы регулируется из кабины водителя.

Разбрасыватель ботвы: диапазон рассеивания может быть изменен из кабины водителя; откидывается и складывается гидравлическим путем для дорожного движения или в режиме сбора ботвы.

Сбор ботвы: осуществляется посредством ленточного транспортера, монтируемого при помощи быстроразъемного устройства; входящий в объем поставки ленточный прицеп, предназначен для автодорожной транспортировки ботвы.

Корчеватель: включаемые и отключаемые подкапывающие дисковые сошники с тягой; линейная боковая маневренность друг к другу составляет 70 мм, со свободным разрешением в масляной ванне; не требующие обслуживания с автоматическим глубинным ведением, осуществляемым благодаря 7-ми копирующим (контактным) колесам с приводом; регулирование осуществляется из кабины водителя; фазам смещенно-работающие вибрационные сошники; валы корчевателя реверсируемые.

Рядковое расстояние для Terra Dos T-2:
• PV 6 по выбору фиксировано 45, 48, 50, 55, 60 см;
• VPV 6 переменно 45-50, 45-48 см;

Рядковое расстояние для Terra Dos T-3:
• PV 6-корчеватель - межрядковое расстояние фиксировано в 45 или 50 см;
• VR-корчеватель с возможностью перестановки по высоте вальцевой группы и межрядьем по выбору - переменно от 45 до 50 см;
• KR-корчеватель с возможностью перестановки по высоте вальцевой группы - фиксировано 45 или 50 см;

Корчевательный агрегат передвигается на 200 мм налево или вправо в направлении движения, для более бережного отношения к последующему рядку.

Чистка:
• 6 длинных спиральных валков;
• 2 коротких спиральных валков (4 на Terra Dos T-3);
• 1 сепарирующий элеватор (реверсируемый);
• 3 сепарирующие звезды с автоматической перестановкой числа оборотов;

Грохоты: частично сегментированные грохоты или грохоты с пружинными зубьями, бесступенчатая и центральная регулировка высоты грохотов из кабины водителя с электронной индикацией на экране. Перестановка числа оборотов автоматически и вручную.

Элеватор: два кулачковых тканевых ремня со стальными захватами с двумя скоростями. На Terra Dos T-3 двухслойные ремни со стальными захватами шириной в 900 мм с 5-ю скоростями.

Распределение свеклы в бункере: шнек с правой и левой резьбой, переключаемый автоматически и вручную.

Днище бункера состоит из продольного и поперечного донного скребка, каждый с 4-мя высокопрочными приводными цепями высокого качества; автоматическое гидравлическое натяжение цепей, винтовое кессонное дно.

Опорожнение возможно только по схеме с принудительной последовательностью действий: разгрузочная лента - поперечный донный скребок - продольный донный скребок, регулируемый в скорости.

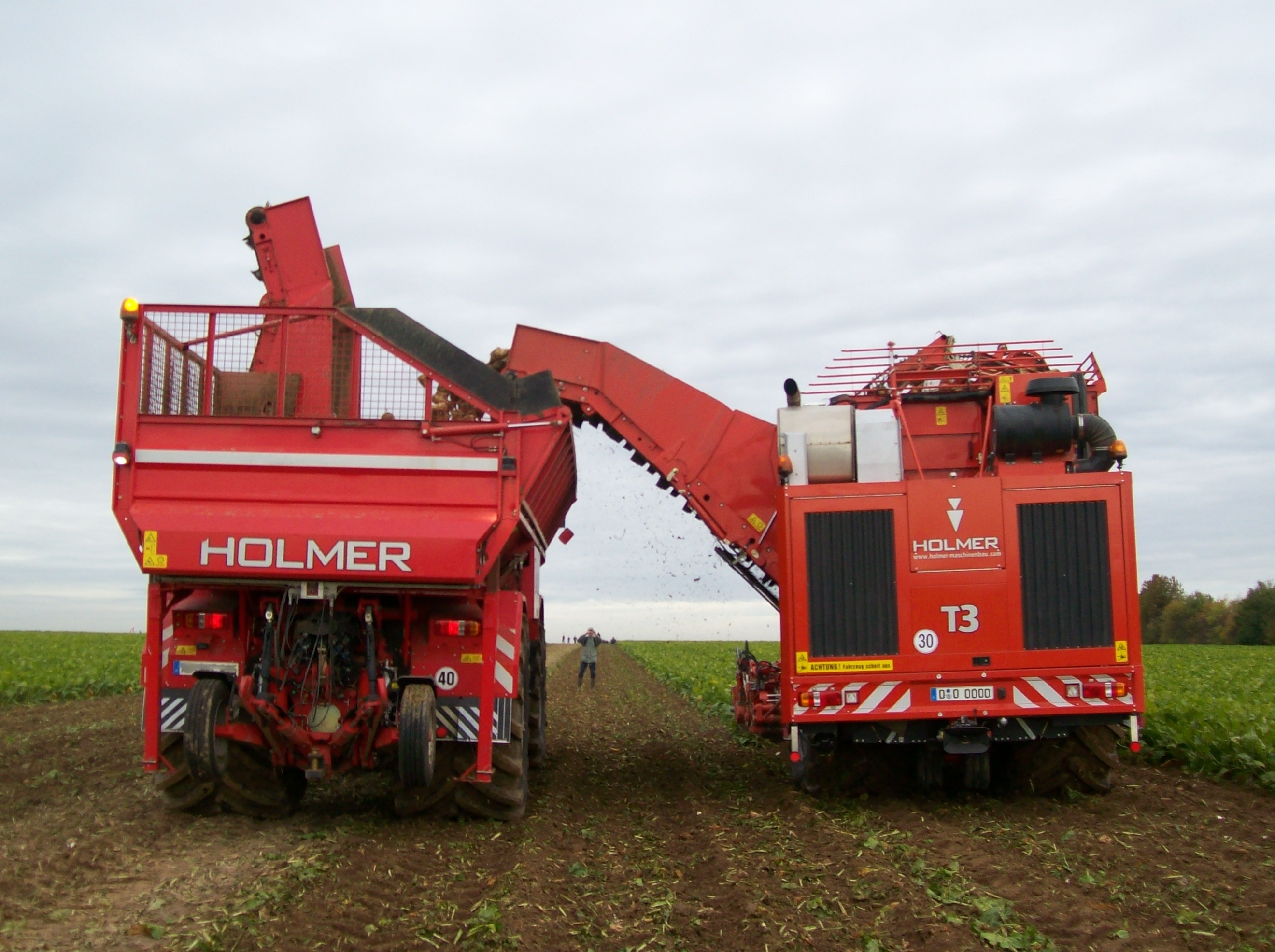

Разгрузочная лента: ширина 1,85 м, гидравлическая складная инструкция; во время корчевания скорость регулируема; возможна загрузка на идущий рядом прицеп во время корчевания.

Кабина водителя: звукоизоляция 65 дБ (А), сиденье рядом с водителем, 2 поворотных окна, отопление, борткомпьютер, радио, по желанию кондиционер.

Освещение: снабжена двумя всесторонними фонарями и фарами для ночной работы достаточного количества. Terra Dos T-3 оборудован 2 проблесковыми маяками, 25 рабочими прожекторами, ксенон спереди/сзади (по заказу).

Сигнальные устройства: поток свеклы контролируется борткомпьютером; контроль масла для гидравлики и двигателя осуществляется при помощи акустических предупредительных сигналов.

Рулевое управление Terra Dos T-2: комбинации рулевого управления с предварительным отбором, цельная и реверсивная езда, ускоряющая передача, автоматика рулевого управления.

Рулевое управление Terra Dos T-3: фиксированная, щадящая и реверсивная езда; передвижение по дороге с управлением излома.

Центральная система смазки электронно управляема.
