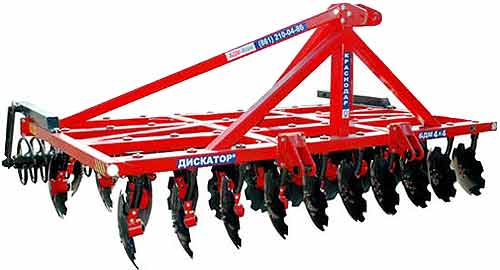

Дискатор четырехрядный БДМ (БДМ 2,8х4П, БДМ 3,6х4П, ... БДМ 9х4П)

Предназначен для поверхностной обработки почвы на глубину 12-17 см, уничтожения сорняков, измельчения пожнивных остатков.

Применение: во всех агроклиматических зонах, на всех типах почв, в т.ч. подверженных ветровой и водной эрозии, кроме каменистых. Эффективно применение навесных 4-х рядных дискаторов для обработки мелкоконтурных участков, рисовых чеков.

Дискатор от "БДМ-Агро" - дисковое почвообрабатывающее орудие, на котором сферические диски установлены наклонно, на индивидуальных стойках, в 2 или 4 ряда, с изменением углов атаки дисков синхронно в каждом ряду. Наклон диска снижает подпрессовку подрезанного слоя почвы, что способствует самоочищению рабочего диска и равномерному крошению почвы. Диски установлены на индивидуальных стойках: нет единой оси, доступное обслуживание и ремонт. Синхронная регулировка каждого ряда дисков: простота настройки орудия.

Преимущества дискаторов от "БДМ-Агро";

1. Стабилизирована курсовая устойчивость дискатора:
   • исключен увод орудия в сторону,
   • исключены огрехи при обработке почвы,
   • исключено образование свально-развальных борозд.
2. Прицепное устройство дискатора работает в "плавающем" режиме:
   • исключены знакопеременные нагрузки на дискатор при "галопировании" трактора,
   • исключены знакопеременные нагрузки на планку трактора.
3. Серьга прицепа подпружинена:
   • исключены пиковые нагрузки на раму дискатора и планку трактора.
4. Серьга прицепа вращается:
   • исключены нагрузки на планку (прицепное устройство) трактора.
5. Рама изготовлена из профильной трубы 150х100 мм:
• сварные швы втулок рамы удалены от радиуса гиба несущей трубы,
• исключены трещины и разрывы несущих балок рамы,
• исключена поводка втулок рамы при сварке,
• исключено подклинивание и "прикипание" стоек во втулках рамы.
6. Рама дискаторов пирамидальной или ферменной конструкции, что значительно усиливает раму на скручивание в продольной и поперечной плоскости
7. Боковые секции секционных дискаторов установлены шарнирно, способны копировать рельеф почвы, что снижает нагрузку на узлы режущие центральной секции.
8. Гидросистема дискаторов  в транспортном положении отключена, снята гидравлическая нагрузка на гидроцилиндры и РВД орудия.
9. Во втулках рамы установлены уплотнения:
   • исключено "закоксовывание" стоек во втулках рамы.
10. Сочленения шасси и подьема боковых секций на шарнирных подшипниках:
• исключен износ элементов рамы, при необходимости подшипники меняются.
11. Присоединительные точки шасси и прицепа защищены от пыли и грязи, введена смазка этих узлов.
12. На стойке узла режущего введена упрочняющая втулка:
    • исключает сварной шов поперек нагрузки в критическом месте приварки поводка к стойке
    • исключает облом стойки.
13. Ось диска имеет сменную проставку, по которой работает манжета. При износе манжеты одновременно может быть заменена проставка (без замены оси диска).
14. Сферический диск импортного производства, толщиной 6 мм, отличается повышенной износоустойчивостью и устойчивостью к динамическим нагрузкам, крепится на ось диска болтами повышенной прочности. Кромка диска остается острой при всем периоде эксплуатации.
15. Шлейф-катки крепятся «плавающим» способом, что позволяет им копировать рельеф поля, разгружает подшипники крепления осей.

Комплектация  дискаторов от "БДМ-Агро":

1. Шлейф-катками:
   • спиральными - ШКС: спиральные шлейф-катки предназначены для оптимального крошения и выравнивания почвы после прохода дискатора.
   • трубчатыми - ШКТ: трубчатые шлейф-катки предназначены для регулировки глубины обработки.
   • шевронными -ШКШ: шевронные шлейф-катки предназначены для выравнивания поверхности почвы после прохода дискатора на влажных почвах. Применяются в опорном варианте (для регулировки глубины обработки).
   • обрезиненными "Отико" -ШКО: обрезиненные катки предназначены для работы на твердых почвах. Применяются в опорном варианте (для регулировки глубины обработки).
2. Шлейф-катками опорными (для регулировки глубины обработки):
   • трубчатыми - ШКТ-...Р;
   • шевронными - ШКШ-...Р;
   • обрезиненными - "Отико" ШКО-...Р.
3. Планкой-сцеп для тракторов импортного и отечественного производства: планка-сцеп применяется на полунавесных дискаторах при отсутствии штатной планки трактора. Планка-сцеп применяется на полуприцепных дискаторах при отсутствии жесткого прицепного устройства (серьги) на тракторе.
4. Система регулировки глубины обработки применяется для ограничения глубины обработки почвы дискатором, независимо от установленного угла атаки.

Опции к дискаторам производства "БДМ-Агро":

1. Демпфированная серьга: предназначена для нивелирования (сглаживания) рывков трактора при трогании агрегата. Применяется при агрегатировании с тракторами на жесткое прицепное устройство или на штатную планку.Вращение демпфированной серьги предотвращает поломку прицепного устройства трактора при движении агрегата по пересеченной местности.
2. Механизм параллельного подъема рамы: предназначен для перевода дискатора в транспортное положение при агрегатировании  на жесткое прицепное устройство трактора (при отсутствии раздельноагрегатной навесной системы). Рекомендуется для всех полуприцепных дискаторов.
3. Сочленение рама - шасси на подшипниках ШС: Исключает износ неразъемных кронштейнов рамы и шасси в сопряжении "рама - шасси". При износе подшипников ШС они легко заменяются.
4. Упрочняющая втулка стойки узла режущего: исключает подрез стойки узла режущего сварным швом в критическом месте сварки "стойка - поводок". Практически исключен облом стойки узла режущего.
5. Смазка сопряжения "втулка - стойка": рекомендуется при эксплуатации дискатора в особо пыльных условиях или при обработке почвы на фоне внесения минеральных или органических удобрений.
6. Централизованная система смазки: предназначена для сокращения времени обслуживания дискатора при интенсивной его эксплуатации. Смазка дискатора осуществляется через несколько контрольных точек.
7. Стабилизатор давления секций (для секционных моделей дискаторов): предназначен для нивелирования глубины обработки центральной и боковых секций, выравнивания давления на диски по всей ширине захвата дискатора.
8. Импортные ступицы и колеса: для эксплуатации дискаторов при опоре на колеса с целью корректировки глубины обработки.

Комплектация навесных 4-х рядных дискаторов:

1. Шлейф-катки:


   Модель дискатора	Модели шлейф-катков
   	спиральные	трубчатые	шевронные	обрезиненные
   БДМ-4х4П	ШКС-44	ШКТ-44	ШКШ-44	ШКО-44

2. Сферические диски пр-ва "Беллота" (Исп.), пр-ва Россия (ст.65Г).
3. Система "плавающей" и / или "жесткой" навески на трактор.

Комплектация полунавесных (полуприцепных)  4-х рядных дискаторов:

1. Шлейф-катки:


   Модель дискатора	Модели шлейф-катков
   	спиральные	трубчатые	шевронные	обрезиненные
   БДМ-3х4П	ШКС-34	ШКТ-34	ШКШ-34	ШКО-34
   БДМ-3,6х4П	ШКС-3,64	ШКТ-3,64	ШКШ-3,64	ШКО-3,64
   БДМ-4х4П	ШКС-44	ШКТ-44	ШКШ-44	ШКО-44
   БДМ-6х4П	ШКС-64	ШКТ-64	ШКШ-64	ШКО-64
   БДМ-5х4ПК	ШКС-54ПК	ШКТ-54ПК	ШКШ-54ПК	ШКО-54ПК
   БДМ-6х4ПК	ШКС-64ПК	ШКТ-64ПК	ШКШ-64ПК	ШКО-64ПК
   БДМ-8х4П	ШКС-84	ШКТ-84	ШКШ-84	ШКО-84

2. Опорные шлейф-катки (для регулировки глубины обработки):


   Модель дискатора	Опорные модели шлейф-катков
   	спиральные	трубчатые	шевронные	обрезиненные
   БДМ-3х4ПР	ШКС-34Р	ШКТ-34Р	ШКШ-34Р	ШКО-34Р
   БДМ-3,6х4ПР	ШКС-3,64Р	ШКТ-3,64Р	ШКШ-3,64Р	ШКО-3,64Р
   БДМ-4х4ПР	ШКС-44Р	ШКТ-44Р	ШКШ-44Р	ШКО-44Р

3. Сферические диски пр-ва "Беллота" (Исп.), пр-ва Россия (ст.65Г).
4. Планка-сцеп для тракторов импортного производства.
5. Планка-сцеп для тракторов отечественного производства.

Опции для навесных двухрядных дискаторов:

1. Навесное устройство для импортных тракторов кл. 3, кл. 4
2. Упрочняющая втулка стойки узла режущего.
3. Смазка сопряжения "втулка - стойка".
4. Централизованная система смазки.

Опции для  полунавесных (полуприцепных) 2-х рядных дискаторов:

1. Демпфированная серьга.
2. Механизм параллельного подъема рамы.
3. Сочленение рама - шасси на подшипниках ШС.
4. Смазка сопряжения "втулка - стойка".
5. Упрочняющая втулка стойки узла режущего.
6. Централизованная система смазки.
7. Стабилизатор давления секций (для секционных дискаторов).
8. Импортные ступицы и колеса.
