Косилка самоходная универсальная KSU-1 (КСУ-1, КСУ-1, КСУ-1)

Предназначена для скашивания и укладки в валок зерновых колосовых, зернобобовых и крупяных культур; скашивания, плющения и измельчения кормовых трав.

Мощная, маневренная и универсальная, эта косилка подойдет хозяйствам, активно использующим раздельный способ уборки урожая и занимающимся животноводством.

Моторная установка.

Самоходная косилка оснащается двигателем объёмом 7,12 л с частотой вращения 2200 об/мин и мощностью 157 л.с. Надежные экономичные и неприхотливые, они хорошо зарекомендовали себя в сельхозмашиностроении.

Пневмосистема.

Для повышения автономности машины с 2014 года энергосредства в базовой комплектации оснащаются пневматической системой. Она состоит из ресивера на 100 литров и компрессора с автоматическим поддержанием давления от 4 до 8 бар, удобного пневмоинструмента и быстроразъёмной муфты для подключения, что снижает трудоёмкость обслуживания косилки.

Запаса воздуха в системе при выключенном двигателе хватает на 5 минут - вполне достаточно для проведения регламентных работ.

Навесная универсальная система.

Обеспечивает агрегатирование с косилкой самоходной универсальной всех адаптеров без применения дополнительных или сменных деталей.

При этом присоединение рабочего агрегата не займет и 15 минут.

Гидравлика.

Единый гидробак (50 л) и единый гидроблок управления упрощают конструкцию и повышают удобство обслуживания. Наличие насоса переменной производительности обеспечивает более экономное расходование мощности, отбираемой от двигателя, чем повышается его топливная экономичность.

Привод адаптеров.

Работа жатки валковой транспортерной DF 900 и DF 700 обеспечивается гидроприводом, так как её применение не предполагает пиковых нагрузок. Это позволяет осуществлять регулировку рабочих параметров агрегата (скорость транспортёров, местоположение валка и скорость вращения мотовила) с рабочего места оператора.

Привод адаптеров - косилки-плющилки GH 500c, косилки роторной фронтальной DM 350c, косилки-измельчителя навесной JS 270 - осуществляется через ВОМ, установленный на энергосредстве.

Система Adviser.

В косилке используется современный бортовой компьютер, ориентированный на удобное использование и обслуживание техники. Среди функций системы можно отметить следующие:

• сбор и обработка информации о состоянии систем и агрегатов машины, вывод данных параметров на экран;
• подсчет, хранение и вывод на экран качественных показателей работы KSU (наработка, пройденный путь, убранная площадь);
• информирование о необходимости ремонта или регламентного ТО;
• учет израсходованного топлива.

Привод ходовой части.

В приводе ходовой части KSU-1 используются мотор-колёса, что обеспечивает плавную регулировку скорости машины. Портальная конструкция ведущих и управляемых мостов с уборочным клиренсом 1000 мм обеспечивает необходимый транспортный просвет, благодаря чему косилка беспрепятственно перемещается над валками любой высоты и ширины.

Система копирования.

Самоходная косилка KSU-1 оснащена системой, обеспечивающей копирование рельефа в продольном и поперечном направлениях всеми предлагаемыми жатками. При этом все присоединительные места на адаптерах унифицированы для обеспечения максимального удобства и минимизации времени агрегатирования. Все меры в комплексе позволили достичь повышения эффективности применения адаптеров.

Управляемый задний мост.

Управляемый мост балансирного типа с углом качания вокруг заделки на угол ±8° обладает повышенной устойчивостью и предоставляет лучшие возможности для маневрирования, особенно при переездах через канавы, выезде с поля на трассу. Оригинальная конструкция рулевой трапеции позволяет осуществлять разворот фактически на месте, обеспечивает передвижение как вперед, так и назад с сохранением надежного управления.

Комфорт и функциональность.

Рабочее место KSU-1 полностью отвечает современным требованиям к эргономичности. Кабина Comfort Cab в стандартной комплектации оборудована регулируемыми креслом и рулевой колонкой, кондиционером, отопителем, холодильной камерой, солнцезащитной шторкой и системой аудиоподготовки. Управление осуществляется с помощью расположенного справа от кресла оператора пульта и анатомически выверенного джойстика с оперативными кнопками. Актуальные для текущего процесса параметры автоматически выводятся на монитор бортовой системы Adviser, что значительно облегчает контроль над работой узлов и агрегатов, а панорамное остекление обеспечивает круговой обзор.

Адаптеры.

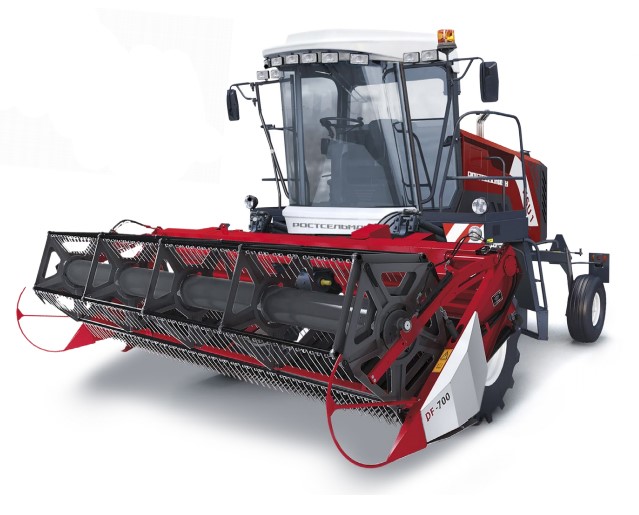

Жатки валковые транспортерные DF 900 (9,0 м) и DF 700 (7,0 м).

Предназначена для уборки зерновых колосовых и крупяных культур, зелёных трав с укладкой срезанной массы в правосторонний, центральный, левосторонний или сдвоенный с двух проходов валок.

Привод всех рабочих органов гидрофицирован и управляется с рабочего места оператора. Производительность DF 900 - 10,5 га/ч, DF 700 - 8 га/ч при скорости движения 12 км/ч.

Косилка-плющилка GH 500R (5,0 м).

Косилка-плющилка с сегментно-пальцевым режущим аппаратом предназначена для скашивания с плющением или без плющения сеяных и естественных трав и укладки их в валок. Производительность агрегата - 5,8 га/ч при скорости движения 12 км/ч.

Косилка роторная фронтальная DM 350c (3,5 м).

Применяется для скашивания высокоурожайных и полеглых трав (урожайностью свыше 150 ц/га) с одновременным вспушиванием скошенной массы и укладкой её в валок. Предназначена для работы во всех зонах земледелия на полях с выровненным рельефом и уклоном не более 8°. Работа на каменистой местности не допускается. Производительность - 6,0 га/ч при скорости движения 18 км/ч. По отдельному заказу с косилкой может поставляться плющилка.

Косилка-измельчитель навесная JS 270 (2,7 м).

Применяется для скашивания, измельчения и погрузки в рядом идущее транспортное средство естественных, сеяных трав и других кормовых культур высотой не более 2 м, кроме культур гребневого посева. Они применяются для зелёной подкормки животных и для закладки сенажа. Производительность - до 40 т/ч.
