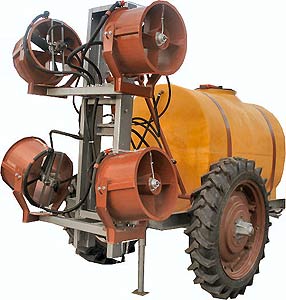

Опрыскиватель прицепной садовый малообъемный Виктория (ОПС-2000)

Предназначен для химической защиты садов, огородов, виноградников и хмельников от вредителей и болезней методом малообъемного опрыскивания водными растворами пестицидов, суспензиями и минерально-масляными эмульсиями.

Опрыскиватель укомплектован 2 или 4 распыливающими головками с осевыми вентиляторами, регулируемыми в вертикальной и горизонтальной плоскости, что позволяет обрабатывать многолетние насаждения различной высоты, и связанными с вентиляторами дисковыми распылителями, которые обеспечивают опрыскивание в обычном (500–800 л/га) и малообъемном (100-200 л/га) режиме.

Вентиляторы приводятся во вращение при помощи высокооборотных гидравлических моторов, работающих от гидравлической системы трактора. Отключение потока жидкости на правую или левую распыливающую головку с одновременной остановкой правого или левого вентилятора, осуществляется из кабины трактора соответствующими рычагами гидравлического распределителя трактора и пульта управления опрыскивателем. Насос закачивает рабочую жидкость из бака через всасывающий фильтр и подает ее к регулятору давления, откуда жидкость поступает на переключатель потока. Переключатель делит поток жидкости на два русла – для работы в одностороннем или в двустороннем варианте. Затем жидкость через отсекатели-регуляторы подается к дисковым распылителям, где происходит ее дробление на капли заданного диапазона размеров. Воздушный поток, создаваемый двумя вентиляторными устройствами транспортирует жидкость на обрабатываемые культуры.

Избыток жидкости из регулятора давления переливается в бак, обеспечивая перемешивание раствора. Заправка опрыскивателя подвозными заправочными средствами осуществляется через клапан горловины бака, размещенный в заливном фильтре.

Основные сборочные единицы прицепного садового малообъемного опрыскивателя:
• полиэтиленовый бак емкостью 2000 л для раствора рабочей жидкости;
• рама для крепления и обеспечения регулировок вентиляторно-распыливающего устройства;
• силовой агрегат, обеспечивающий надежное размещение узлов и транспортировку опрыскивателя;
• электродистанционный пульт управления;
• электрический насос, интегрированный с фильтром, предназначен для обеспечения подачи рабочей жидкости к распылителям, работающий от электросети трактора;
• вентиляторно-распыливающее устройство(от 2 до 4), обеспечивающее распыл и транспортировку рабочей жидкости к обрабатываемой поверхности, и состоящее из распыляющих головок;
• регулятор давления с гидравлической мешалкой;
• переключатель тока жидкости;
• гидравлический радиатор, обеспечивает рабочий диапазон температур гидравлической жидкости гидросистемы трактора при работе гидромоторов распыливающего устройства;
• элекродистанционные клапана (от 2 до 4);
• отсекатель – регулятор, предназначен для обеспечения заданного расхода жидкости через дисковый распылитель, посредством набора сменных калиброванных жиклеров, и надежного отсечения ее при прекращении работы распыливающего устройства.
