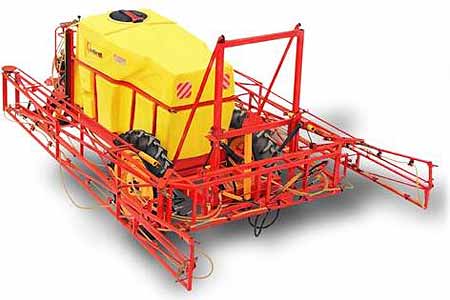

Опрыскиватель штанговый прицепной SM-2200 (SM-2200-18, SM-2200-21)

Производство прекращено.

Предназначен для опрыскивания посевов с целью защиты их от вредителей.

Штанговые прицепные опрыскиватели серии SM Landkraft являются результатом работы белорусских, российских и немецких конструкторов в области разработки машин и оборудования для защиты растений.

Простота и надежность конструкции делает данную серию опрыскивателей более в управлении и эксплуатации. Применение современных технологий в изготовлении основных узлов позволяют обеспечить стабильную работу опрыскивателя длительный период без снижения качественных показателей.

Использование простой и легкой конструкции штанги с амортизационной подвеской позволяют эксплуатировать данный опрыскиватель в самых тяжелых полевых условиях. За счет этого достигается оптимальное продольное и поперечное распределение рабочего раствора.

Регулятор.

Опрыскиватель оборудуется четырех или пяти секционным регулятором давления, с автоматической системой поддержания постоянного расхода рабочей жидкости, независимо от отключения или включения одной или нескольких секций штанги. На регуляторе установлен манометр с глицеринонаполненным корпусом, стойким к вибрациям и ко всем видам пестицидов и удобрений. Наличие центрапьного крана обеспечивает снятие давления до 0,6 бар с секций регулятора. Установленные регупяторы поддерживают постоянное давление при работе опрыскиватепя, тем самым обеспечивают равномерность внесения рабочего раствора.

Насосы.

В опрыскивателе применен мембранно-поршневой насос итальянского производства, имеющий легкосъемное крепление к раме, надежнен в эксплуатации, устойчив к сухому ходу и жидким удобрениям. Многоцилиндровая конструкция насоса обеспечивает высокую способность всасывания и равномерную подачу. С целью контроля за правильным функционированием насоса с водительского сиденья трактора в конструкции предусмотрена специальная прозрачная емкость для слежения за уровнем масла. Установленный предохранительный клапан позволяет обеспечить сохранность конструкции насоса при максимальных давлениях.

Система фильтрации.

В гидравлической схеме опрыскивателя предусмотрены самые высокие требования к очистке рабочего раствора от посторонних примесей, что обеспечивает стабильную и качественную работу распылителей.

Данные требования достигаются за счет применения четырех ступенчатой системы фильтрации.
1. Корзинньй фильтр обеспечивает грубую очистку воды от крупных посторонних примесей. Фильтрующий элемент изготовлен из химстойких пластических материалов, легко очищается и является легкосъемным.
2. Всасывающий фильтр удаляет мелкие примеси находящиеся в рабочем растворе, а также при самозаправке опрыскивателя водой. Наличие специального клапана позволяет обеспечить простой доступ к фильтрующему элементу, а так же быстрое соединение со всасывающим рукавом при самозаправке.
3. Напорный фильтр обеспечивает тонкую очистку рабочего раствора. Имеет конструкцию с системой самоочистки фильтрующего элемента во время работы опрыскивателя.
4. Индивидуальный фильтр совмещен с корпусом отсечного устройства и предназначен для предохранения работы распылителя от забивания мелкими примесями образованными в результате длительной эксплуатации трубопроводных коммуникаций.

Рукава.

Для надежной и длительной эксплуатации опрыскивателя применены рукава изготовленные из химически стойких эластичных материалов, обеспечивающих максимальное рабочее давление (более 10 бар). Для всасывающих магистралей используются эластичные армированные рукава обеспечивающие повышенное разряжение без значительных деформаций.

Система распыла.

Система распыла обеспечивает равномерность распределения рабочего раствора вдоль штанги и своевременную отсечку ее, при прекращении подачи. Для распыла рабочего раствора устанавливаются легкосъемные распылители, изготовленные из высокопрочного, химстойкого пластика. Геометрия сопла распылителя, технология его изготовления и жесткий многоуровневый контроль качества, позволяет получить распылители с коэффициентом вариации 6-8%, что соответствует европейским стандартам. Корпуса отсечных устройств так же соответствуют европейским стандартам и предназначены для установки распылителей с различной расходной характеристикой и отсечки потока рабочего раствора при снижении давления менее 0,05МПа. Конструкция корпуса имеет двухсторонний подвод жидкости и встроенный индивидуальный фильтр. Материал корпуса химически устойчив ко всем агрессивным жидкостям.

Штанга 18 и 21 м.

Штанга опрыскивателей серии SМ-2200 изготавливается из специальных профильных труб. Имеет высокую прочность и надежность в работе. Легкая конструкция штанги позволяет использовать ее в самых тяжелых условиях. Наличие гидравлической системы раскладывания обеспечивает высокую оперативность, удобство в работе. Все штанги опрыскиватепей М оснащаются устройствами для стабилизации ее в горизонтальном положении, и гашении как вертикальных, так и горизонтапьных колебаний. Установка амортизационных устройств позволяет получать плавный ход штанги при движении опрыскиватепя по неровной поверхности попя с минимальной амплитудой колебаний. Покрытие штанги лакокрасочными материалами устойчивыми к агрессивным средам защищает ее от коррозии и увеличивает срок эксплуатации. для установки корпусов распылителей на штанге предусмотрены элементы крепления защитной конструкции с пружинным фиксатором, что позвопяет защитить корпуса распылителей от случайных механических повреждений. Все это позволяет получать в процессе работы высокую равномерность распредепения пестицидов.

Гидравлическая система подъема штанги.

Гидравлическая система подъема обеспечивает плавное регулирование высоты обработки посевов в различных фазах вегетации. Совместно с системой стабилизации, гидравлической регулировки высоты и ограничитепя хода позволяют выполнять точное продольное и поперечное распредепение рабочего раствора.

Полуоси.

В конструкции опрыскивателя применены полуоси итальянской фирмы FAD или французской "Bourgogne". Отличаются высокой надежностью, простотой в эксплуатации, выдерживают значительные знакопеременные нагрузки. Могут быть оснащены пневматическими или гидравлическими тормозами (под заказ). Увеличенная длина опорной части полуоси, конструкция ее крепления и ровная нижняя поверхность машины позволяют плавно изменять ширину колеи и выполнять работы без повреждения растений.

Кардан.

Для передачи вращения от ВОМ трактора к насосу используются быстросъемные карданные передачи облегченной конструкции, что предохраняет опорные узлы насоса от преждевременного выхода их из строя. Защитный кожух вала обеспечивает надежную охрану обслуживающего персонала от соприкосновения с вращающимися частями.

Емкости.

Емкость SМ-2200 (с фактическим объемом 2300 литров) имеет форму, с увеличенной толщиной стенки. Это позволяет смело использовать ее при повышенных температурах воздуха, высокой солнечной радиации и ударных нагрузках. Химически стойкий пластик обеспечивает высокую надежность емкости при соприкосновении с различными видами пестицидов и удобрений. Наличие гладких внутренних и наружных стенок с закругленными углами обеспечивает качественную полную очистку. При механических повреждениях емкость легко поддается ремонту.

Бак для чистой воды.

Большой бак объемом 200 литров для чистой воды предназначен для разбавления остатков рабочего раствора или промывки емкости после работы. Бак легкосъемный, компактно устанавливается на опрыскивателе не создавая помех в процессе обслуживания.

Гидросмеситель.

На опрыскивателе серии SМ установлены гидросмесители с мощным инжектором, позволяющие в короткий промежуток времени качественно смешать воду с пестицидом, а также поддерживать равномерную концентрацию рабочего раствора в процессе движения агрегата.

Компьютер.

Для обеспечения комфорта в эксплуатации и более точной дозировки фрабочей жидкости устанавливается компьютерная система, состоящая из группы электромагнитных клапанов и компьютера размещенного в кабине трактора.

По заданию режима работы, независимо от рабочей скорости движения опрыскивателя, компьютер будет все время удерживать заданный расход рабочего раствора на гектар посевов (л/га), атакже сигнализировать о невыполнении заданий и возникающих авариях. Кроме того система позволяет изменять дозирование во время езды, контролировать расход рабочей жидкости, рабочую скорость, количество работающих секций распылителей, обработанную площадь поля. Использование данной системы позволяет рационально использовать рабочий раствор и экономить до 20% лестицидов.

Пенный маркер.

Пенный маркер обеслечивает обозначение края обрабатываемой полосы с целью исключения лропусков или перекрытий зон опрыскивания, при помощи специальной, хорошо видимой (даже в сумерках) лены. Может работать как с компьютером Вravo-300 так и автономно. Состоит из пульта управления, который устанавливается в кабине трактора, емкости для пены, компрессора и форсунок устанавливаемых на штанге.
