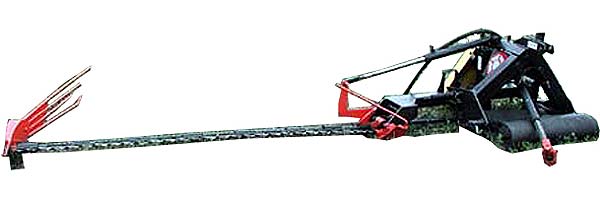

Косилка травяная беспальцевая однобрусная Простор (ПН-510)
Производство прекращено.
Предназначена для скашивания сеяных трав урожайностью до 250 ц/га зеленой массы с укладкой срезанной массы в расстил для последующей сушки и уборки другими сеноуборочными машинами.
Косилка приспособлена для работы на равнинных участках в агрегате с колесными тракторами класса 0,9-1,4, оборудованных трехточечной задней навеской, имеющими вал отбора мощности (ВОМ) с частотой вращения 545 об/мин. Беспальцевый режущий аппарат обеспечивает стабильную работу косилки на скашивании травяной массы в сложных условиях уборки.
Агрегатируется с колесными тракторами класса 0,9-1,4.
Копирующие башмаки с регулировкой высоты среза в сочетании с уравновешивающим механизмом обеспечивают работу косилки на участках с неровной поверхностью, копируя рельеф поля в поперечном направлении. Предохранительное устройство, отбрасывающее режущий аппарат назад при встрече с препятствием, дает возможность своевременно остановить трактор и избежать поломки косилки.
Привод режущего аппарата осуществляется клиноременной передачей от приводного вала на вал кривошипа. Установленный на кривошипе привода ножа противовес гасит колебания, возникающие при работе режущего аппарата.
Управление гидросистемой косилки позволяет приподнимать и опускать режущий аппарат из кабины трактора.
Технические характеристики
| Простор | ПН-510 |
|---|---|
| Тип режущего аппарата | беспальцевый, с одним подвижным и одним неподвижным ножами |
| Привод режущего аппарата | кривошипно-шатунный механизм с прямым соединением шатуна и головки ножа |
| Ширина захвата, м | 2,1 |
| Высота среза, мм | 60 |
| Привод косилки | от ВОМ трактора и ременная передача на вал кривошипа |
| ВОМ, об/мин | 545 |
| Производительность, га/ч | 1,5 |
| Ход ножа, мм | 84 |
| Агрегатируемость, тс | 0,9-1,4 |
| Копирование в поперечном направлении, мм | 120 |
| Уравновешивание | пружинное, обеспечивающее давление на правый башмак в пределах 10-12 кг |
| Частота колебаний подвижного ножа, дв. ход/мин | 545 |
| Шаг сегментов, мм | 76,2 |
| Регулировка высоты среза | перестановкой копирующих башмаков по отверстиям и по пазу |
| Номинальное давление в гидросистеме, МПа | 16 |
| Привод гидроцилиндра | от гидросистемы трактора |
| Габаритные размеры и масса | |
| Длина, мм | 725 |
| Ширина, мм | 2920 |
| Высота, мм | 850 |
| Длина транспортная, мм | 725 |
| Ширина транспортная, мм | 795 |
| Высота транспортная, мм | 2270 |
| Масса, кг | 195 |
Производители
| Организация | Цена от * | Примечание |
|---|---|---|
| Тульский комбайновый завод, ОАО | - | снята с производства |
* Информация из открытых источников. Не оферта. Цены указаны в рублях c НДС 20%.
