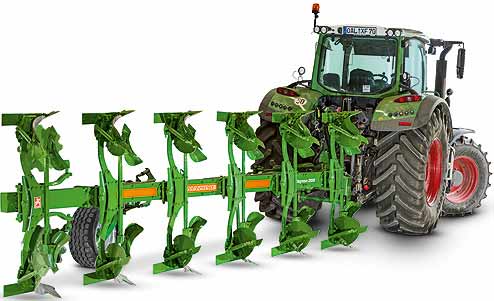

Плуг 5-6-ти корпусной полнооборотный навесной Cayron 200 (Cayron 200, Cayron 200, ... Cayron 200 V)

Предназначен для отвальной обработки почвы. Эта машина - оборотный плуг среднего размера. Навесной полнооборотный плуг Cayron 200 с 5 или 6 лемехами предназначен для работы с тракторами мощностью до 240 л.с.

Ширина захвата корпуса на Cayron 200 может регулироваться по трём позициям 40, 45 и 50 см. На Cayron 200 V серийно предусмотрена гидравлическая регулировка ширины захвата. Для более гибкого реагирования в различные условия эксплуатации, ширина захвата корпуса регулируется бесступенчато от 30 до 55 см. Ширина первой борозды регулируется на Cayron 200 V также серийно гидравлически.

Плуги Cayron 200 и Cayron 200 V оснащены предохранительным механизмом в виде срезного болта с двумя точками среза.

Конструкция.

Опорный кронштейн оснащён сплошной подрессоренной осью нижней тяги, которая выполняет функцию демпфирования и существенно снижает нагрузку на навеску трактора. Это становится возможным за счёт двух шарнирных подшипников, справа и слева от оси нижней тяги, которые эффективно поглощают возникающие толчки.

Оборотная ось в виде пустотелого вала диаметром 130 мм оснащена двумя коническими роликоподшипниками одинакового размера. Они герметично защищены от пыли, имеют точки смазки для обеспечения высокой степени безопасности. Благодаря пустотелому валу гидравлические шланги можно аккуратно проложить, что предотвращает их повреждения во время выполнения поворота.

Расстояние между корпусами 100 см в сочетании с высотой рамы 83 см и гладкой поверхностью большой прямоугольной трубы рамы обеспечивает максимальную проходимость.

Мощные подшипники в системе настройки оснащены качественными компонентами, и установка корпусов плуга на раме осуществляется без технического люфта.

Простая и максимально комфортная настройка плуга.

Особое внимание при разработке плуга было уделено точности и комфорту при его настройке. Это проявляется в центре регулировки: при изменении ширины захвата ширина первой борозды адаптируется автоматически за счет взаимодействия цилиндра регулировки ширины захвата и цилиндра настройки колеи. Гидравлика плуга автоматически адаптируется при изменении каких-либо параметров, что освобождает механизатора от необходимости повторной настройки орудия.

Корпус плуга C-Blade.

Корпус нового плуга Amazone Cayron, представленного на выставке Agritechnica 2013, является 100%-ной разработкой Amazone.

Особенностью поколения корпусов C-Blade, здесь на примере универсального корпуса U 40, является значительно увеличенная передняя часть удлинителя. При нарастающей скорости вспашки происходит смещение точки износа в сторону удлинителя. Передняя часть удлинителя корпуса Amazone C-Blade полностью покрывает область износа и таким образом снижает издержки на износ.

Следует отметить такой дополнительный эффект: отвал сконструирован таким образом, что наконечник перекрывает его. Место соединения получатся скрытым под креплением наконечника. Таким образом, предотвращается попадание посторонних предметов, таких как бечевки и пр., в пространство между частями корпуса.

Удобство в управлении вплоть до мелочей.

При выполнении разворота рама плуга Cayron 200 V приподнимается для обеспечения достаточного клиренса при любых условиях. Положение корпусов относительно рамы остается неизменным, крепления корпусов абсолютно неподвижны, наличие движения отмечается только в мощных вертикальных подшипниках системы настройки.

Технической особенностью является комбинированное опорное и транспортное колесо размером 13.0/55-16. Расположенное на боковой стороне плуга колесо позволяет проводить обработку вплоть до границ поля. Конструкция обеспечивает комфортный переход из рабочего положения в транспортное: для безопасной транспортировки достаточно переставить всего лишь один болт.
