Автоматизированная система равномерного внесения ЖКУ ОАЗИС

ОАЗИС: Автоматизированная система равномерного внесения ЖКУ, применяемая на всех стадиях обработки

Система динамически регулирует поток жидкости из емкостей, учитывая заданную норму внесения удобрений и скорость движения. Узел контроля подачи жидкости, оснащенный расходомером и пропорциональными клапанами, обеспечивает необходимый поток жидкости в реальном времени. В результате, рабочая жидкость равномерно вносится по всей обрабатываемой площади, гарантируя точное внесение удобрений.

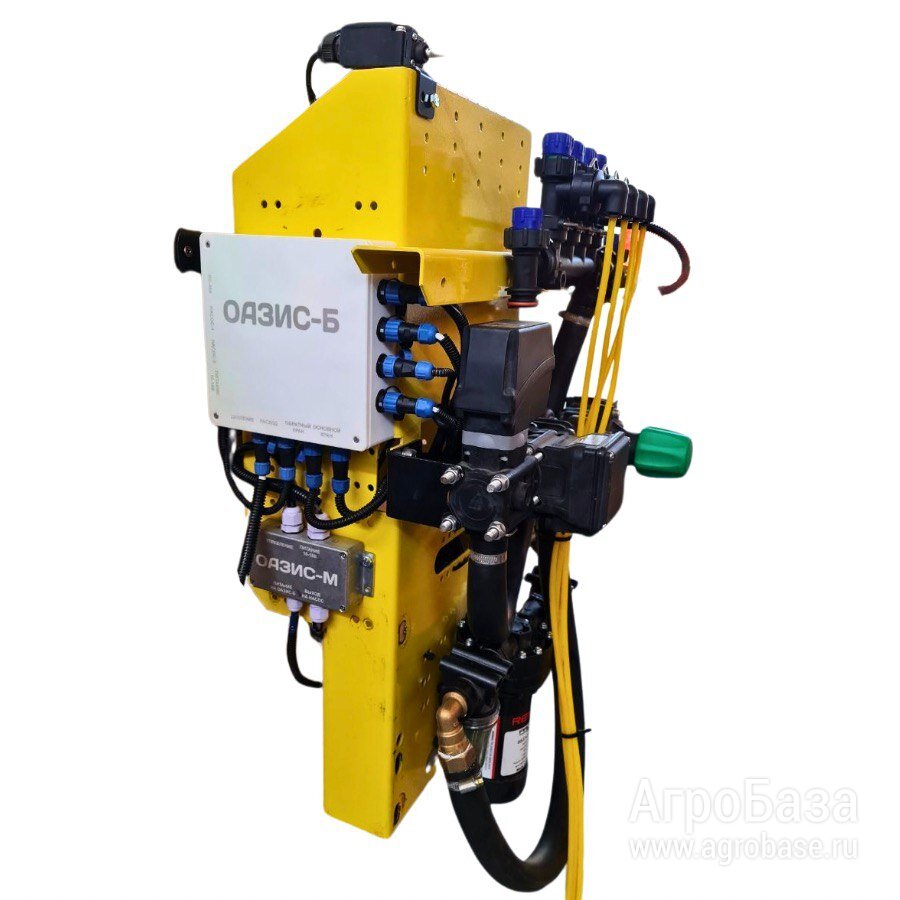

Компоненты:

● Базовый контроллер внесения “ОАЗИС-Б”

● Монитор для контроля над системой

● Узел контроля подачи жидкости ОАЗИС-К

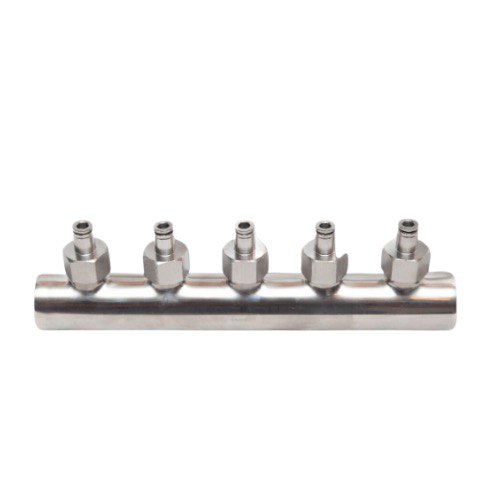

● Распределительный узел

● Блок контроля электрических насосов ОАЗИС-М (при использовании электрического насоса)

*Дополнительно требуется установить емкости для жидкости и насос

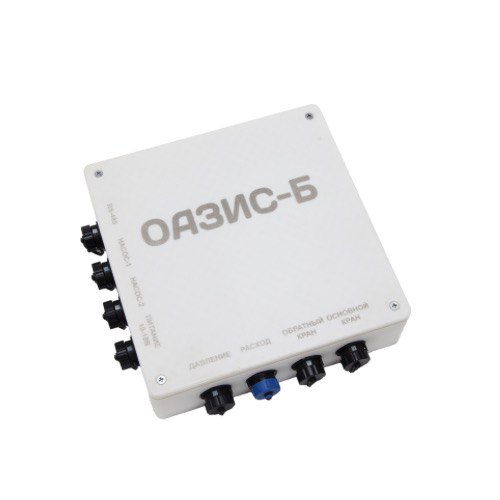

Контроллер ОАЗИС-Б обеспечивает контроль потока жидкости, определяя скорость движения агрегата и управляя клапанами и насосами.

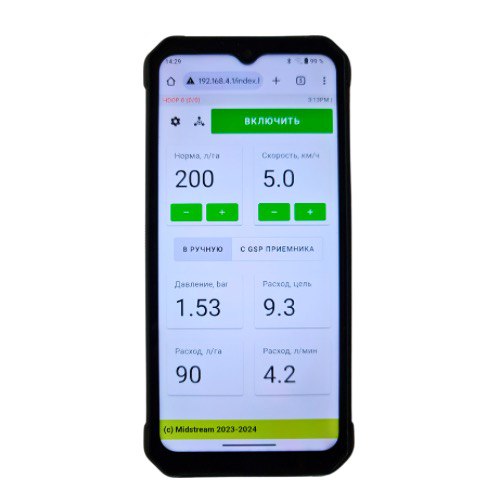

Управление контроллером производится по беспроводному каналу через приложение на любом смартфоне/планшете, установленном в кабине трактора, что значительно упрощает коммутацию.

Приложение обеспечивает оперативный контроль процесса внесения удобрений, позволяет изменять режим работы системы и устанавливать нужную норму внесения. Кроме того, оно своевременно оповещает о любых нештатных ситуациях, обеспечивая продуктивность работы.

Система ОАЗИС совместима как с насосами с механическим приводом (гидравлическими, от вала отбора мощности), так и с электрическими насосами. При использовании электрических насосов, система позволяет не только включать/выключать их, но и управлять их мощностью, что снижает нагрузку на насос и электросистему трактора. Для управления электрическими насосами предлагается специальный модуль ОАЗИС-М.

Рекомендованным узлом контроля подачи жидкости, является ОАЗИС-К, т.к. состоит из легкодоступных на рынке компонентов, что облегчает обслуживание в полевых условиях. Однако, по желанию заказчика, могут быть использованы и классические регулировочные клапана применяемые в опрыскивателях, таких компаний как ARAG, “Teejet”, “GEOline”.

Характеристики контроллера:

● Контроль потока жидкости: 1-150 л/мин

● Вход контроля скорости: GPS, импульсный механический датчик

● Каналов управления электрическими насосами (при использовании ОАЗИС-М): 2

● Каналов управления пропорциональными клапанами: 4

● Входов для подключения расходомера: 2

● Входов для подключения датчиков давления (4-20ма): 2

● Максимальный ток управления клапаном: 2A

● Рабочее напряжение электрической сети: 10-16В

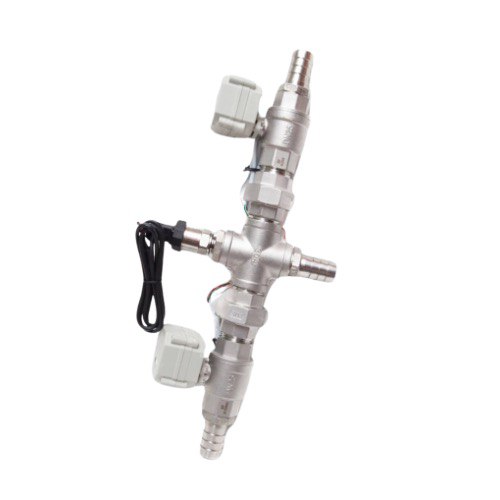

ОАЗИС-К: Узел контроля подачи жидкости.

Состоит из двух регулировочных клапанов, расходомера, датчика давления(опционально) и аварийного клапана(опционально).

● Два клапана: один регулирует поток жидкости к распределительному узлу, а второй - обратный поток в емкость.

● Дополнительно узел может быть оснащен электронным датчиком давления, позволяющим повысить контроль над системой.

Оазис-М: Блок контроля электрических насосов.

Позволяет отключать насос во время остановок и разворотов, а также управлять мощностью насоса.

Управление мощностью насоса позволяет оптимизировать поток жидкости, что снижает износ и нагрев насоса, в итоге увеличивая срок его службы.

Функциональные возможности комплекта ОАЗИС:

Универсальность

● Совместим с сеялками, культиваторами, боронами, рыхлителями, опрыскивателями

● ОАЗИС можно использовать с различными типами насосов: электрические, от гидравлического привода, ВОМ, мотопомпы, др.

● Совместим с регулировочными клапанами производителей “ARAG”, “Teejet”, “GEOline”

● Возможность подключения классических клапанов с электроприводом, подключаемых по 2х или 3х проводной схеме.

Точность и контроль

● Определение скорости движения с помощью GPS-приемника или импульсного датчика на колесе.

● Регулировка мощности электрического насоса.

Удобство управления

● Управление системой с помощью любого Android-устройства (планшета, телефона)

● Оперативная корректировка параметров внесения рабочей жидкости оператором

● Использование беспроводной технологии WiFi, упрощающей установку системы «Оазис» и минимизирующей количество проводов в кабине.

Отслеживание и анализ:

● Уведомления о нештатных ситуациях

● Отчеты о количестве внесенной рабочей жидкости.

● Отслеживание площади обработанного поля.

● Опциональный контроль давления в системе с помощью датчика.

Обновления и поддержка:

● Дистанционное обновление программного обеспечения без посещения сервисного центра.

Дополнительные функциональные возможности под заказ:

1. Удаленный мониторинг:

● Передача данных о выполняемых работах в облако в режиме реального времени.

1. Онлайн-контроль:

● Контроль выполнения работ дистанционно в режиме онлайн.

1. Полная история:

● Отслеживание проведенных работ на всех полях.
