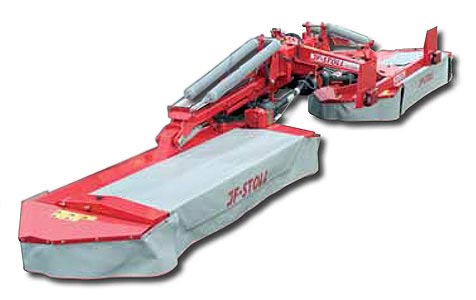

Комбинация задненавесная JF-Stoll GX/GXT (GX 7005, GX 9005, ... GXT 12005 SM Collector)

Предназначена для скашивания зеленой массы на корм.

Производятся как прицепные, так и навесные комбинации, в зависимости от желаемой ширины захвата. Комбинации оборудуются плоским, гладким режущим брусом JF-Stoll, а также рядом технических устройств, позволяющих максимально сохранить пищевую ценность корма и быстрый рост травы после скашивания, например, маятниковая навеска.

Центральная навеска косилки обеспечивает равномерное распределение по всей ширине машины и без того низкого давления на почву, что сохраняет корни скашиваемой травы. В результате достигается оптимальное копирование рельефа и снижаются боковые нагрузки на трактор.

Навесные косилки GX в сочетании с фронтальными косилками позволяют получить ширину захвата 8,6 м и максимальную производительность до 15 га/ч. Машина состоит из двух секций, закрепленных на маятниковой подвеске, и имеет малую потребную тягу, что позволяет использовать ее с тракторами от 103 кВт/140 л.с. Управление машиной осуществляется при помощи гидравлики трактора. Прочная и компактная трехточечная навеска косилки изготовлена из мелкозернистой стали, что позволяет значительно снизить общий вес машины. Косилки GX поставляются как с кондиционером, так и без него.

При необходимости гидравлика трактора позволяет работать только одной секцией. Таким образом, предотвращается повторная резка уже скошенной травы.

Маятниковая навеска и две пары прочных разгрузочных пружин обеспечивают очень низкое давление на почву и быстрый рост травы после скашивания. Контрпружины между нижним рычагом подвески и подъемным механизмом стабилизируют секции косилки при их поднятии и при разворотах.

Косилки GX 9005 в транспортном положении имеют ширину 3 м и высоту около 4 м.

Каждая секция оснащена специальной пружинной разгрузкой для защиты от камней (по две сильных пружины на секцию), благодаря которой при наезде на препятствие режущий брус может отклоняться назад до 100 см.

Косилки GX оснащены надежной подставкой, которая обеспечивает надежную и безопасную парковку машины. Таким образом, при парковке машина занимает минимум места.

Сконструирована также и прицепная комбинация, что дает возможность увеличить ширину захвата до 11,6 метров. Минимальная производительность машин данного класса составляет 20 га/ч.

Отличительной чертой косилок серии GXT является запатентованное транспортное шасси с системой принудительного подруливания. Это позволяет косилкам GXT легко маневрировать во время работы как в поле, так и на его краях, а также при транспортировке. Косилки GXT являются прицепными, что позволяет существенно снизить нагрузку на ось, так как вес машины равномерно распределяется на несколько колес.

Режущий аппарат косилки имеет маятниковую навеску и оснащается гладким, плоским режущим брусом JF-Stoll. Таким образом, качественная работа косилки гарантируется даже при высокой скорости. Косилки серии GXT поставляются как с кондиционером, так и без него.

Косилки серии GXT оснащаются системой электрического управления гидравликой, которая позволяет работать только одной секцией. Таким образом предотвращается повторная резка уже скошенной травы.

Каждая секция косилки оснащена системой бесступенчатой регулировки высоты резки. Пружины, используемые для регулировки высоты резки, служат также в качестве элемента системы Top Safe и при наезде на камень или другое препятствие служат для защиты режущего бруса.

Косилки GXT имеет относительно небольшой радиус поворота благодаря серийному оснащению машины системой принудительного подруливания. Так, например, для разворота GXT косилок требуется всего лишь в два раза больше места по сравнению с их шириной захвата.

Транспортная ширина косилок GXT составляет всего 3 метра, а благодаря подруливающему шасси эти машины отличаются высокой маневренностью и легко передвигаются через узкие проезды и между полями. Благодаря низкой посадке косилки в транспортном положении тракторист имеет хороший обзор из кабины трактора.

Косилки GXT оборудуются дополнительным гидроцилиндром (дополнительное оборудование), который отклоняет машину при работе на холмистых лугах. Транспортное шасси отклоняется до 40 см, что позволяет избежать нежелательного поднятия одной из секций под действием боковых перегрузок на склоне.

Подвеска режущего бруса сконструирована таким образом, что косилка защищена от повреждений при наезде на камни и другие препятствия. При наезде на препятствие специальная пружина отводит режущий брус, который свободно скользит поверх препятствий и неровностей поля. Так образом машина защищена от сильных ударов.

Прицепное дышло оборудовано гасителем колебаний, которые могут возникать на пример при переезде трактора через колею или при движении по другим неровным поверхностям. Это гарантирует стабильность машины как при транспортировке, так и во время работы.

Косилки GXT оборудованы предохранительными клапанами на гидроцилиндрах, которые позволяют секциям отклоняться назад при наезде на большое препятствие. Это позволяет продлить ресурс машины при наезде на камни, корни деревьев и др.

Косилки серии GXT могут быть переведены из транспортного положения в рабочее менее чем за 30 секунд. Перевод в рабочее положение осуществляется при помощи гидравлики трактора без использования сложных блоков управления. Все операции осуществляются из кабины трактора.

GXT может оснащаться валкообразующим транспортером Collector, который собирает скошенную массу в один валок 2,5-2,8 м. Это оптимизирует рабочий процесс и позволяет использовать подборщики шириной 3 м.

Плющильный аппарат с РЕ-пальцами, изготовленными из полиэтилена, очень износоустойчивы и отличаются длительным сроком службы. При попадании плющильных пальцев в валок они не наносят вреда следующему за косилкой кормоуборочному комбайну и желудку коровы. Косилки серии GX/GXT оснащаются кондиционером с РЕ-плющильными пальцами, что обеспечивает более эффективное плющение и ускоренное высушивание заготавливаемых кормов без потери их пищевой ценности.

Плющильный аппарат косилок JF-Stoll составляет 85% их ширины захвата, что позволяет работать на более высокой скорости и повышает производительность. В большинстве случав более высокая скорость работы означает также лучшее прохождение зеленой массы через косилку и лучшее формирование валка. Это также снижает число остановок прессподборщика или кормоуборочного комбайна во время работы.

Плющильные аппараты пальцевого и вальцевого типа приводятся в действие посредством ременной передачи, значительно упрощает обслуживание косилки. Ременная передача выступает также в качестве гасителя колебаний, что предохраняет трансмиссию и минимизирует потерю мощности.

Top Dry - это простая, но эффективная система для укладки широких валков. Если система Top Dry включена, зеленая масса распространяется на 80% ширины захвата и в то же время повышается степень кондиционирования.

Система Top Dry приводится в действие с помощью рычага - инструменты не требуются. Рычаг опускает дефлектор, расположенный за плющильным аппаратом. Благодаря дефлектору процесс плющения длится большее время, что значительно ускоряет процесс сушки.
