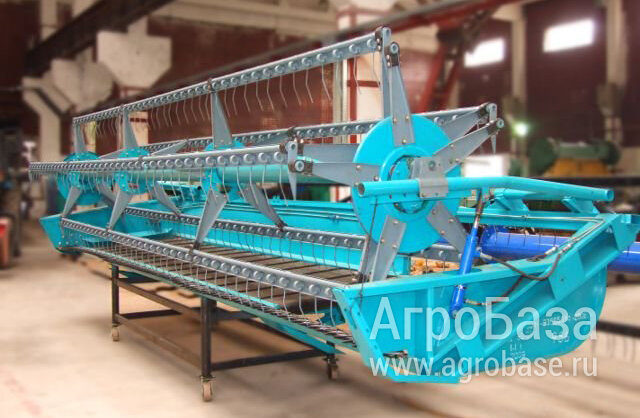

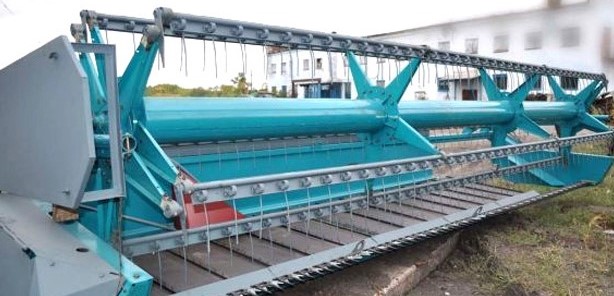

Жатка валковая навесная ЖВН-6Б(В) (ЖВН-6Б, ЖВН-6Б 01, ЖВН-6В)

Предназначена для скашивания и укладки стеблей зерновых культур в валки при раздельном способе уборки. Может быть использована в качестве прокосочника.

Навешивается на комбайны "Нива", "Енисей", "Енисей-1200", "Сибиряк". Наличие расширяющейся в сторону выбросного окна платформы, бесшпренгельное мотовило с граблинами повышенной прочности, гарантирует высокую надежность технологического процесса и качества формирования валка.

Жатка валковая навесная ЖВН-6Б 01, ЖВН-6Б 04 является модификацией серийной жатки ЖВН-6Б и полностью подготовлена для агрегатирования с самоходным шасси косилки-плющилки КПС-5Г, Е-302, 303. Отличается от базовой модели только системой навески и приводом рабочих органов.

Жатка обеспечивает:
• укладывание валка хорошего качества и оптимальной мощности;
• высокую продуктивность работы на скашивание и на подбор;
• облегчение условий труда механизатора;

Основные конструкционные отличия жатки ЖВН-6В от ЖВН-6Б:
1. В связи с тем, что шатунно-кривошипная группа во время работы сообщает корпусу жатки вибрацию по различным осям координат, которая может привести к усталости сварных швов с последующим их разрушением, шатунно-кривошипная группа заменена механизмом привода ножа. Механизм привода ножа снимает большую часть вибрационных нагрузок. На жатке остается только вибрация от инерционных масс ножа, направленная вдоль направления движения режущего аппарата.
2. В конструкции режущего аппарата заложены штампосварные пальцы. Сдвоенные пальцы изготовлены из стали 65Г, цельнокаленные до твердости HRC 48-57, имеют 8 режущих кромок. Постоянно в работе участвуют только 4 режущих кромки, поэтому для продления срока их эксплуатации соседние пальцы меняют местами. При этом в работу включаются другие 4 режущих кромки. Кроме того предусмотрена переточка затупившихся режущих кромок. Применение штампосварных пальцев дает возможность скашивать жаткой не только зерновые культуры, но и высококачественно косить как сеяный, так и естественный травостой, что подтверждается протоколом испытаний № 01-2005 в агрофирме ЧСП "Россия" Бердянского района Запорожской области и ходом испытаний жатки в Испытательном центре "ИМЭСХ" в 2006 году.
3. С целью улучшения ремонтоспособности жатки ведущий вал транспортера отделен от редуктора и соединяется с ним через цепную муфту.
4. В связи с тем, что верхний вал вариатора работает по принципу подшипника скольжения, посадочное отверстие вала вариатора зачастую к концу гарантийного срока теряет геометрическую форму, что в свою очередь приводит к выходу из строя верхнего вала вариатора. Новая конструкция вала вариатора, основанная на применении подшипников качения повышает надежность работы вариатора и увеличивает срок его службы более чем в 3 раза.
5. С целью получения равнопрочной конструкции рамы изогнутые центральная труба рамы и труба верхнего пояса заменены прямыми, изменена и усилена конструкция боковин, введен подкос в районе окна на верхнем поясе.
6. Сложная по геометрической форме конструкция сваренного из 3-х частей переднего бруса заменена новой конструкцией, состоящей из трубы 60х60х4, усиления и уголка для крепления режущего аппарата. Новая конструкция переднего бруса, опробованная на жатке ЖВП-6,4, показала, что при применении данной конструкции сохраняется прямолинейность переднего бруса в горизонтальной и вертикальной плоскости.
