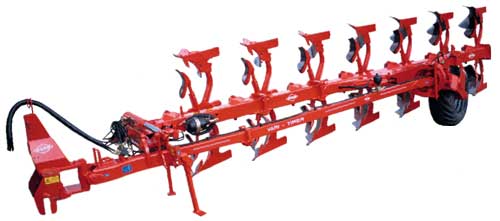

Плуг 5-7-ми корпусный оборотный полунавесной Kuhn Vari-Timer 180M

Производство прекращено.

Предназначен для использования на глубокой вспашке средне тяжелых и тяжелых грунтов.

Особенности конструкции:

• Гибкое сочленение рамы;
• Угол поворота 110°;
• Плавная гидро- или механическая регулировка ширины захвата на корпус;
• Болтовые или гидравлические предохранители;
• Широкий выбор отвалов, долот, предплужников;
• Триплексная конструкция отвалов;

Благодаря добавлению корпусов плуг Vari-Timer может быть выставлен на имеющуюся мощность трактора, в зависимости от величины поля, рельефа и от вида полевых работ (летняя или зимняя вспашка в зависимости от ширины шага).Для регулировки ширины нужно переставить держатель грядиля на раме. Рама усилена в точках крепления, что обеспечивает превосходную опору и предотвращает отверстия от разбивания. 5-корпусная базовая рама может быть увеличена до 8 корпусов.

Запатентованный, подпружиненный, с регулируемой производительностью, рамочный шарнир с креплением в 3 точках:

• Для независимого соответствия передней и задней части корпусов в подрезанной площади.
• Для равномерного опускания и поднятия корпусов плуга на одной линии с предыдущей. К примеру, при перевороте в конце поля задние корпуса плуга могут еще работать, в то время как передние уже подняты.
• Гидравлический затвор рамочного шарнира для вращения плуга и при транспортировке (по желанию).

Большой боковой диапазон регулирования для выставления первого корпуса (по желанию гидравлический):

• Подгонка под расстояние между колесами имеющегося трактора.
• Первый корпус плуга при недостаточной тяговой силе в тяжелых условиях может далеко отклониться в сторону запаханного поля, что находится в борозде за колесом трактора и не пашет.

Предплужник.

• Коническое сочленение между креплением предплужника и креплением грядиля гарантирует надежное прочное крепление.
• Разделенное крепление верхних и нижних предплужников, дает им возможность перемещаться.
• Предохранительный штифт предотвращает потерю плохо укрепленного предплужника в поле.
• Регулировка в трех направлениях (вперед/назад, высоко/глубоко, вправо/влево) для оптимальной рабочей позиции и подгонки с дисковым ножом.
• Защита срезным болтом предотвращает ущерб от камней или замерзшей поверхности.

Виды предплужников: ZX - универсальный предплужник, особенно используется для почв под стерней, а также под кукурузой; ZXL - широкий лемех; ZXE - узкий лемех; ZGC - большой предплужник для заделки большого объема растительных остатков; ZRL - специальный предплужник для заделки кукурузы с высоким округленным в передней части отвалом.

Отвалы для универсальных и специальных условий применения:

• N-отвал - универсальный отвал, имеет цилиндрическую форму спереди (для хорошего измельчения) и винтообразную форму задней части (для оборота пласта и чистки борозды).
• Винтовой отвал L - широкое применение: измельчение земли в зависимости от скорости, запашка остатков урожая (полный оборот пласта земли) и лучшее прохождение ширококолесного трактора, отсутствие износа или повреждений боковых поверхностей шин от трения о стенки борозды, вследствие ее ширины.
• H-отвал - длинный винтовой, для равномерного отвала земли на тяжелых почвах. Структурированная вспашка с четкими границами борозды.
• Ромбовидный отвал - экономия тягового усилия от 15 до 25%. Очистка дна борозды для прохождения ширококолесного трактора.
• V-полосовой отвал - сниженная полосами площадь соприкосновения предотвращает прилипание заболоченного грунта. Хороший оборот пласта и чистка борозды. Для экстремально липких почв возможно применение отвалов из синтетического материала.

Все типы отвалов оборудованы регулировкой захвата и регулировочными системами.

Дополнительное оборудование:

• Отражатель – в качестве замены предплужника. Крепление непосредственно в грядиле плуга - не на отвале плуга. Это обеспечивает опору и снижает нагрузку отвала. Регулируемая высота и угол наклона и подстройка к разной рабочей глубине.
• Держатель вальцов. Для применения агрегатов после вспашки. Гидравлическое поднятие на краю поля, рессоры для предотвращения повреждений при удерживании очень тяжелых вальцов.
• Дисковые ножи. Ножи с диаметром 500 или 600 мм, зубчатые или без зубцов, обеспечивают ровное разрезание кромки борозды.
