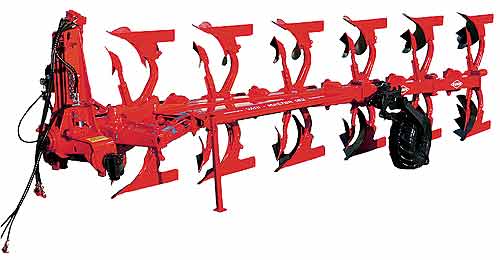

Плуг 3-7-ми корпусной оборотный навесной Vari-Master (112 NSH, 112 NSH, ... 182 T)

Предназначен для основной и глубокой обработки почвы.

Плуги выполнены с цельными, стабильными передками и предлагают следующие преимущества:
• Передок с 4-х кратным регулируемым подъемом.
• Не перекашивающаяся конструкция с точной симметрией.
• Регулируемый подъем для более простого соединения и отсоединения плуга.
• Раздельная установка угла наклона.
• Гидравлический затвор в рабочем положении с помощью встроенного стопорного клапана.
• Встроенный ящик для инструментов.
• Несущая ось с U-образными скобами для снижения нагрузок при транспортировке.

Конструкция передка Vari-Master 112:
• Поворотная часть из цельного материала.
• Роликовые подшипники.
• Прочное соединение с трактором.

Конструкция передка Vari-Master 122, 152:
• Вогнутая поворотная часть для укладки гидравлических шлангов: оптимальная защита против раздавливания и стирания шлангов во время вращения плуга;
• Конический роликоподшипник для высоких нагрузок в жестком применении плуга;
• Регулируемые нижние точки навески;

Конструкция передка Vari-Master 182:
• Optidrive: гидропневматические амортизаторы для снижения нагрузок гидравлики трактора и плуга при транспортировке и вращении;
• Комфорт управления: перстановка в транспортное/рабочее положение без отцепления и перестановки верхней точки навески;
• Вогнутая поворотная часть, конические роликоподшипники, регулируемые нижние точки навески;

Предплужник.
• Коническое сочленение между креплением предплужника и креплением грядиля гарантирует прочное крепление.
• Разделенное крепление верхних и нижних предплужников.
• Предохранительный штифт предотвращает потерю плохо укрепленного предплужника в поле.
• Регулировка в трех направлениях (вперед/назад, высоко/глубоко, вправо/влево) для оптимальной рабочей позиции и подгонки с дисковым ножом.
• Защита срезным болтом предотвращают ущерб от камней или замерзшей поверхности.

Чаще всего используются следующие виды предплужников: ZX - универсальный предплужник, используется для почв под стерней, а также под кукурузой; ZXL - широкий лемех; ZXE - узкий лемех; ZGC - большой предплужник для заделки большого объема растительных остатков; ZRL - специальный предплужник для заделки кукурузы с высоким округленным в передней части отвалом;

Корпуса плуга.

Более 20 различных форм отвалов для различных универсальных и специальных условий применения.
• N-отвал. Универсальный, имеет цилиндрическую форму спереди (для измельчения) и винтообразную форму задней части (для оборота пласта и чистки борозды).
• Винтовой отвал L. Для широкого применения: измельчение земли в зависимости от скорости и запашка остатков урожая (полный оборот пласта земли). Широкая борозда, вследствие чего, лучшее прохождение ширококолесного трактора, отсутствие износа или повреждений боковых поверхностей шин от трения о стенки борозды.
• H-отвал. Длинный винтовой отвал для равномерного отвала земли на тяжелых почвах. Структурированная вспашка с четкими границами борозды.
• Ромбовидный отвал. Экономия тягового усилия от 15 до 25%. Хорошая очистка дна борозды для прохождения ширококолесного трактора.
• V-полосовой отвал. Сниженная полосами площадь соприкосновения предотвращает прилипание заболоченного грунта. Для экстремально липких почв возможно применение отвалов из синтетического материала. Все типы отвалов оборудованы регулировкой захвата и регулировочными системами, которые служат в два раза дольше.

Регулировка рабочей ширины.

Благодаря регулировке рабочей ширины плуг может быть оптимально подстроен к мощности трактора в зависимости от величины поля, рельефа и вида полевых работ (летняя или зимняя вспашка в зависимости от ширины шага). Возможна установка различной ширины захвата: 30, 45 или 50 см. Для регулировки ширины надо повернуть стойку грядиля на раме. Рама усилена в точках крепления, что обеспечивает надежную опору и предотвращает отверстия от разбивания.

Безостановочные гидропредохранители NSH.

Преимущество предохранителей от камней NSH - возможность регулировки давления на лемеха (от 600 до 1300 кг) для приспособления к различным структурам почвы/сопротивлениям грунта. В тяжелых почвах, при глубокой вспашке и при большой рабочей ширине сопротивление грунта возрастает на каждый отдельный корпус плуга. Повышается и давление на предохранителях от камней, чтобы обеспечить отскок только на основе более высокого сопротивления грунта. В более легких почвах, при более низкой вспашке и при более незначительной рабочей ширине сокращается сопротивление грунта на корпуса плуга. Давление сокращается, так как незначительное сопротивление грунта к дополнительному сопротивлению при соприкосновении с маленькими и средними камнями не является достаточным, для того чтобы предохранитель сработал. В этом случае камни будут выброшены наружу.

Регулировка давления происходит для всех корпусов плуга одновременно и равномерно управлением прибора в тракторе. Исключительное отклонение: до 60 см (важно при подъеме лемеха). Боковое отклонение: до 20 см вправо и влево.

Дополнительное оборудование: Varibar (давление может быть мгновенно выставлено во время движения) и Maxibar - для увеличения нагрузки до 2500 кг - только для очень твердой почвы.

Долота. Выполнены из высококачественной специальной стали, кованым штампом с давлением 5500 т и затем закаленные. Металлические волокна - иначе, чем при высечении - не разрушаются и уплотняются высоким давлением.

Марафон. Оборачиваемый, поэтому двусторонне используемый. Эффект самозатачивания. Благодаря загнутому профилю небольшой выступ от переднего края. Это создает боковой захват и сокращает износ системы.

Олимпик. Оборачиваемый с загнутым профилем и эффектом самозатачивания, как у Марафона. Дополнительные усиления во внешней окантовке, т.е. больше материала для еще более длительной износостойкости.

Супермарафон. Пластина, покрытая карбидом вольфрама, которая получена в результате запатентованного метода. Твердость базового материала при этом не сократилась.

Лемех Марафон. Выполнен из высококачественной специальной стали и выкован штампом с давлением 5500 т. Его высокая износостойкость базируется, так же как и износостойкость долот, на прессовании материала горячей штамповкой и на том, что лемеха содержат на 70% больше материала, чем в большинстве случаев. Все лемехи особенно усиленны в передней области и пригодны для сильно каменистых почв.

Отвал Triplex. Выполнен из 3 слоев металла (впереди жесткий, в середине эластичный, сзади жесткий). Особенность - это неравная сила слоев.

Дополнительное оборудование.
• Отражатель – в качестве замены предплужника.
• Крепление непосредственно в грядиле плуга - не на отвале. Это обеспечивает опору и снижает нагрузку отвала.
• Регулируемая высота и угол наклона и вместе с тем подстройка к разной рабочей глубине.

Держатель вальцов. Для применения агрегатов после вспашки.
• Гидравлическое поднятие на краю поля.
• Рессоры для предотвращения повреждений при удерживании очень тяжелых вальцов.

Дисковые ножи. Дисковые ножи с диаметром 500 или 600 мм, зубчатые или без зубцов.
• Скользкая поверхность предотвращает прилипание земли и закупорки.
• Регулировка рабочей ширины и расстояния от отвала до среза.
• Боковой регулировочный винт дискового ножа и боковой регулировочный винт предплужника обеспечивает соответствие между дисковым ножом и предплужником.
