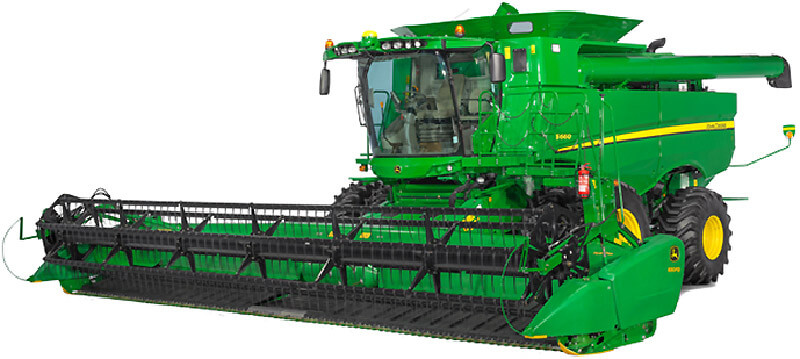

Комбайн зерноуборочный John Deere S-серия (S650, S660, ... S690)

Предназначен для уборки различных зерновых, зернобобовых и прорашных культур

Однороторный комбайн является логическим следствием цепочки многолетнего проектирования, испытаний и сбора отзывов клиентов. Клавишные комбайны предлагают отличную производительность в конкретных областях. Однороторные комбайны хороши в любых условиях.

Машина предназначена для тяжелых, плотных культур и высокой производительности. Комбайны этой серии не просто обрабатывают больше тонн в час. Они сводят к минимуму потери и количество поврежденных зерен, так что более 99% зерна поступает в бункер.

Серия S обеспечивает высокое качество зерна и высокую пропускную способность при низких эксплуатационных расходах.

Однороторная конструкция проще, чем у других комбайнов, с меньшим количеством движущихся частей, что означает более низкий расход энергии, меньший износ и меньшее количество обслуживаемых деталей. Фактически, на серии S отсутствуют точки ежедневной смазки и на 25 % меньше ремней, чем в других комбайнах.

Продольная конструкция двигателя также требует меньше ремней и обеспечивает более прямую передачу мощности с меньшими потерями. Высокое поперечное сечение ротора со шнековым приводом системы очистки и меньшей чувствительностью к работе на склонах означает более высокую пропускную способность.

Широкий ассортимент жаток

• мелко зерновые культуры:
  • 600D - специально для мелкого зерна (только комбайны серии S) (стандартная жатка);
  • 900D - прекрасный выбор для культур со средней длиной стебля;
  • 615Р - лучший выбор для подбора валков;
  • 600F - отлично подходит для бобовых культур;
• пропашные культуры:
  • 600С - уборка кукурузы на высокой скорости;
  • Optisun SH - надежная и простая в эксплуатации жатка для уборки подсолнечника.

Равномерная подача.

Отличное качество зерна и соломы начинается с высокопроизводительной самовыравнивающейся наклонной камеры. Благодаря системе очистки со шнековыми транспортерами вместо стрясной доски наклонная камера расположена ниже в месте соединения с битером. В результате, достигается более низкий угол от жатки до комбайна для плавной подачи растительной массы.

А благодаря широкому сечению и подающему барабану малого диаметра он легко справится с плотными культурами. Помимо этого, такая конструкция позволяет работать с самыми широкими жатками, обеспечивая максимальную эффективность уборочных работ.

Стандартно наклонная камера с четырьмя цепями с фиксированной скоростью подачи. Опционально можно установить вариатор скорости её движения или 5-ти скоростную передачу для работы в тяжёлых условиях. Также её транспортёр комплектуется чугунными пластинами.

Один ротор. Несколько задач.

Ротор позволяет равномерно обмолачивать растительную массу, а благодаря его большому диаметру достигается высокая инерция и более низкая скорость вращения.

Большое поперечное сечение ротора также создает большую площадь поверхности. Это означает большую площадь подбарабанья. По сравнению с гибридным комбайном производительность обмолота увеличивается примерно на 50 %.

Стандартно комбайн оснащается ротором TriStream с фиксированным потоком растительной массы, но можно его заменить на ротор Variable Stream с длинным передним конусом, задним конусом, активной регулировкой подачи растительной массы на сепаратор.

Один комбайн - любые культуры.

Серия S предлагает действительную универсальность в отношении убираемых культур - это подтверждается испытаниями при уборке 36 различных культур. Переоборудование с уборки мелкозерновых на рапс со всеми настройками измельчителя и автоматической оптимизацией наклонной камеры можно выполнить всего одним нажатием кнопки. Переключение с одной культуры на другую выполняется также очень просто.

Различные конфигурации подбарабанья для крупного или мелкого зерна, риса и подсолнечника.

Прогрессивный обмолот.

Толщина пласта соломы уменьшается по мере продвижения массы по конусообразной части ротора. В передней части наиболее легко отделяемое зерно извлекается посредством аккуратного и эффективного обмолота массы о массу. В задней части конуса отделяются остатки, требующие более интенсивного обмолота.

Тип и количество элементов обмолота может быть изменено под различные культуры и условия. Просто поднимите боковую панель для быстрого доступа к ротору и снимите или прикрепите необходимые дополнительные элементы.

Для сбалансированной загруки ротора масса разделяется на 3 равных потока. Это позволяет обеспечить максимальную производительность ротора. Кроме того, сохраняется высокое качество соломы, поскольку предотвращается накапливание массы в одной части ротора, что может привести к повреждению стеблей.

Высокая производительность подачи

Битер Fast с 8 лопастями улучшает подачу и снижает уровень шума и энергопотребление. На битер могут быть установлены различные элементы для работы с различными культурами и условиями.

Защита от камней

Большие камни падают в камнеуловитель ускорителя подачи растительной массы, прежде чем смогут попасть в машину и причинить ущерб.

Обработка пожнивных остатков.

Доступна в трёх вариантах

Deluxe

• Система измельчения с 44 ножами.
• Время переключения между измельчением и разбрасыванием — 3-5 минут.
• Мякина попадает в измельчитель и падает в валок.
• Хорошо измельчает сухую солому.
• Щитки разбрасывателя с электроприводом идеально подходят для уборки на склонах или в условиях сильного бокового ветра и разбрасывают пожнивные остатки на ширину до 9 м.

Intermediate

• Измельчитель со 100 ножами обеспечивает самое мелкое измельчение на рынке.
• Время переключения между измельчением и разбрасыванием — 3-5 минут.
• Более низкое потребление мощности, чем у модели Premium, поскольку отсутствует перекидной битер.
• Улучшенный разбрасыватель Power Cast поставляется опционально и разбрасывает солому и полову на ширину до 18 метров.

Premium

• Измельчитель со 100 ножами обеспечивает самое мелкое измельчение на рынке.
• Переключатель дверцы для сброса мякины — от измельчения соломы до сбрасывания валков одним нажатием кнопки
• Перекидной битер обеспечивает раздельную укладку соломы в валок при выдувании половы, обеспечивая более чистые рулоны.
• Улучшенный разбрасыватель Power Cast поставляется опционально и разбрасывает солому и полову на ширину до 18 метров.

Система очистки Even Мах

Система очистки Even Мах предназначена для уменьшения влияния пологих склонов. 4 шнека равномерно направляют зерно к системе очистки, а разделители на решетах предотвращают накопление зерна с одной стороны в зоне очистки.

Делители верхнего решета предотвращают смещение массы в системе очистки на одну сторону для более равномерной загрузки решет на склонах до 7°.

Равномерная подача. 80% зерна подается на 4 шнека. Использование шнеков облегчает работу на склонах и обеспечивает равномерную подачу сложных культур, таких как мокрый рапс. Они также являются самоочищающимися, что позволяет сократить техобслуживание.

Равномерная очистка. Изохранный регулятор оборотов двигателя обеспечивает равномерную скорость вентилятора для согласованной очистки, независимо от полевых условий или скорости комбайна.

Максимальный поток воздуха. Вентилятор подает большой объем воздуха на высокой скорости на предочиститель, в область просыпания наибольшего объёма зерна. Таким образом, полова и легкий материал выдуваются из машины и происходит предварительная очистка до 50 % зерна, так что верхнее решето работает более эффективно.

Система активного домолота.

Высокопроизводительные комбайны S680 и S690 оснащены системой активногодомолота, которая возвращает материал на верхнее решето. В отличие от многих аналогичных систем, которые возвращают недомолоченную массу в сепаратор, наша система позволяет снять с ротора дополнительную нагрузку.

Экстремальные склоны.

Комбайны серии S является высокопроизводительным машинами предназначенными для эффективной работы как на равнинных полях, так и на крутых склонах. Для работы на склонах до 15% применяется технолгия Hillmaster.

Технология Hillmaster является наиболее эффективной и действенной системой выравнивания комбайна. Гидравлические цилиндры под осями выравнивают весь комбайн для более комфортной езды и максимально «ровной» производительности на уклонах до 15 %.

Преимущества системы Hillmaster

• Для включения и выключения системы просто нажмите кнопку управления на подлокотнике CommandTouch.
• Сиденье оператора всегда находится в горизонтальном положении.
• Зерновой бункер имеет максимальный объем, что приводит к меньшему количеству остановок на разгрузку.
• Работа систем обмолота, сепарации и очистки - одинакова как на равнинных полях, так и на склонах.
• Равномерное распределение веса для сохранения высокой ходовой скорости при работе на склонах.
• Передняя наклонная камера поворачивается до ± 9° для лучшего качества соломы и более сбалансированной подачи.

PowerTech: мощность двигателя

Новые комбайны серии S оснащены 6-цилиндровым двигателем John Deere PowerTech с двойным турбокомпрессором. Модель S670 предлагается с 9-литровой версией, мощностью 317 кВт (425 л. с.). Более крупные модели оснащены 13,5-литровой версией двигателя, мощностью до 458 кВт (614 л. с.)*.

Такой мощность получается благодаря наличию двух турбокомпрессоров (1 фиксированный и 1 с переменной геометрией) и топливной системы высокого давления CommonRail. Мощная система очистки и охлаждения надувочного воздуха типа «воздух-воздух» также повышают производительность двигателя.

Точный контроль скорости.

Трансмиссия ProDrive обеспечивает точный контроль ходовой скорости в двух бесступенчатых диапазонах. Нужно просто установить один диапазон для рабочей скорости уборки, а другой — для транспортировки. Переключение между диапазонами выполняется нажатием на кнопку выбранного диапазона. Контроль скорости комбайна в пределах диапазона выполняется гидравлическим рычагом.

Трансмиссия ProDrive также позволяет сэкономить средства. Система управления оборотами двигателя автоматически регулирует обороты во время разворотов и транспортировки по дорогам. В результате, достигается экономия топлива от 10 до 20 %.

Также возможна комплектация 3-ступенчатой кнопочной трансмиссией, которая является более простой и менее универсальной альтернативой ProDrive. Когда комбайн неподвижен, водитель выбирает передачу нажатием одной из трех кнопок на подлокотнике.

Преимущества ProDrive

• При изменении рельефа Вы просто меняете диапазон скоростей путём нажатия кнопки.
• Больше не нужно останавливаться для переключения передач при разворотах, при работе на холмах и склонах или при выезде с поля.
• ProDrive позволяет более точно управлять операциями, где необходим точный контроль, например, подключением жатки.
• При необходимости дополнительного сцепления, можно рассчитывать на 64 % увеличения крутящего момента при скорости 8 км/ч.
• В случаях, когда работа затруднена мягкой структурой почвы или наличием грязи на полях, просто включите электрогидравлическую блокировку дифференциала с 4 шестернями.

Максимальная производительность.

Система интерактивной настройки комбайна (ICA) является мощным инструментом оптимизации производительности, который поддерживает опытных механизаторов и помогает менее опытным выбирать оптимальные настройки уборочных работ. Система принимает информацию со всех основных датчиков комбайна, включая урожайность, загрузку системы домолота, нагрузку на двигатель и гидромотор. Используя сложный алгоритм, она затем предлагает оптимальные настройки.

Настройка выполняется легко и быстро с помощью дисплея с сенсорным экраном.

А благодаря дистанционному доступу к дисплею John Deere существует возможность в поле связаться со специалистом и обратиться к нему за советом относительно оптимальных настроек, исходя из текущих условий.
