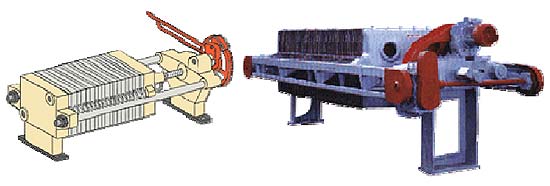

Фильтр-прессы рамные РОР, РОМ, РЗР, РЗМ (РЗМ 1000х1000, РЗМ 1000х1000, ... РОР 315х315)
Производство прекращено.
Предназначены для фильтрования различных растительных масел: подсолнечного, хлопкового, соевого, кукурузного, касторового и др.
Фильтр-пресс состоит из набора чередующихся плит, рам и фильтрующих перегородок между ними, сжатых и уплотненных зажимным устройством (ручным – фильтр-прессы РОР, РЗР, поверхностью фильтрования от 2-х до 5,6 м2 и электромеханическим – фильтр-прессы РОМ, РЗМ, поверхностью фильтрования от 16 до 35,5 кв.м) между передней упорной и задней нажимной плитами. Фильтрация происходит под давлением через фильтрующую перегородку и постепенно накапливающийся осадок, при этом осадок остается на перегородке, а фильтрат по дренажному основанию из каждой плиты стекает в приемное устройство. Когда сопротивление осадка возрастет настолько, что дальнейшая фильтрация становится нерациональной, подачу суспензии прекращают. В качестве фильтровальных перегородок используются ткани из хлопка, полипропилена, полиэфира, полиамида.
С помощью зажимного устройства отводят нажимную плиту, поочередно перемещают плиты и рамы и выгружают осадок. Плиты и рамы очищают и, при необходимости, заменяют фильтрующие прокладки.
Достоинства фильтр-прессов: надежность в эксплуатации, простота обслуживания, долговечность (чугун в контакте с маслом – идеальная пара).
Технические характеристики
| РОМ 1000х1000 | РОМ 630х630 | РОМ 820х820 | РОР 315х315 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Комплектация: по поверхности фильтрования | 100 | 112 | 140 | 80 | 16,0 | 22,4 | 25 | 35,5 | 40 | 50 | 56 | 63 | 80 | 2 | 2,8 | 4 | 5,6 |
| Установленная мощность, кВт | 3 | - | |||||||||||||||
| Тип фильтр-пресса | РОМ | РОР | |||||||||||||||
| Размер рам в свету, мм | 1000х1000 | 630х630 | 820х820 | 315х315 | |||||||||||||
| Поверхность фильтрования, м² | 100 | 112 | 140 | 80 | 16 | 22,4 | 25 | 35,5 | 40 | 50 | 56 | 63 | 80 | 2 | 2,8 | 4 | 5,6 |
| Толщина рам, мм | 45 | 25 | 45 | 25 | 45 | 25 | 45 | 25 | 45 | 25 | 45 | 25 | 45 | 25 | |||
| Рабочее давление, МПа | 0,4 | 0,8 | 0,6 | 1 | |||||||||||||
| Рабочее давление, кгс/см² | 4 | 8 | 6 | 10 | |||||||||||||
| Максимальная температура рабочей среды, ° | 45 | ||||||||||||||||
| Габаритные размеры и масса | |||||||||||||||||
| Длина, мм | 5520 | 4920 | 5520 | 4920 | 3450 | 4300 | 4120 | 4720 | 4120 | 5270 | 5170 | 1750 | 1730 | 2400 | 2360 | ||
| Ширина, мм | 1700 | 1270 | 1470 | 1000 | |||||||||||||
| Высота, мм | 1600 | 1340 | 1500 | 645 | |||||||||||||
| Масса, кг | 11770 | 10910 | 12870 | 9820 | 3905 | 4395 | 5375 | 6180 | 7350 | 9020 | 8640 | 10520 | 11565 | 620 | 680 | 940 | 1020 |
| РЗМ 1000х1000 | РЗМ 630х630 | РЗМ 820х820 | РЗР 315х315 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Комплектация: по поверхности фильтрования | 100 | 112 | 140 | 80 | 16,0 | 22,4 | 25 | 35,5 | 40 | 50 | 56 | 63 | 80 | 2 | 2,8 | 4 | 5,6 |
| Установленная мощность, кВт | 3 | - | |||||||||||||||
| Тип фильтр-пресса | РЗМ | РЗР | |||||||||||||||
| Размер рам в свету, мм | 1000х1000 | 630х630 | 820х820 | 315х315 | |||||||||||||
| Поверхность фильтрования, м² | 100 | 112 | 140 | 80 | 16 | 22,4 | 25 | 35,5 | 40 | 50 | 56 | 63 | 80 | 2 | 2,8 | 4 | 5,6 |
| Толщина рам, мм | 45 | 25 | 45 | 25 | 45 | 25 | 45 | 25 | 45 | 25 | 45 | 25 | 45 | 25 | |||
| Рабочее давление, МПа | 0,4 | 0,8 | 0,6 | 1 | |||||||||||||
| Рабочее давление, кгс/см² | 4 | 8 | 6 | 10 | |||||||||||||
| Максимальная температура рабочей среды, ° | 45 | ||||||||||||||||
| Габаритные размеры и масса | |||||||||||||||||
| Длина, мм | 5520 | 4920 | 5520 | 4920 | 3450 | 4300 | 4120 | 4720 | 4120 | 5270 | 5170 | 1750 | 1730 | 2400 | 2360 | ||
| Ширина, мм | 1700 | 1270 | 1470 | 1000 | |||||||||||||
| Высота, мм | 1600 | 1340 | 1500 | 645 | |||||||||||||
| Масса, кг | 11770 | 10910 | 12870 | 9820 | 3905 | 4395 | 5375 | 6180 | 7350 | 9020 | 8640 | 10520 | 11565 | 620 | 680 | 940 | 1020 |
Производители
| Организация | Цена от * | Примечание |
|---|---|---|
| Прогресс, ПАО Бердичевский машиностроительный завод | - | производство прекращено |
* Информация из открытых источников. Не оферта. Цены указаны в рублях c НДС 20%.
