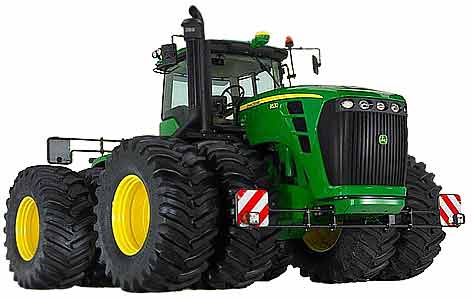

Трактор колесный John Deere 9030 (9230, 9320, ... 9630 Scraper Special)

Предназначен для выполнения энергоемких технологических работ в растениеводстве с широкозахватными почвообрабатывающими и посевными агрегатами. Тракторы общего назначения серии 9030 самые мощные колесные тракторы, производимые компанией "John Deere".

Тракторы оснащены новым двигателем "John Deere PowerTech Plus" c рабочим объемом 13,5 л. Топливная система с насос-форсунками и электронным управлением впрыска имеет ряд преимуществ: высокое давление впрыска до 1800 атм; высокое гидравлическое КПД; низкий удельный расход топлива. Двигатель имеет постоянный крутящий момент в диапазоне 1600 до 1900 об/мин. Новая система привода вентилятора "Vari-Cool", системы охлаждения, с клиноременным вариатором устанавливается вместо системы с вискомуфтой. Система охлаждения "Vari-Cool" является неотъемлемой частью конструкции капота. Воздушные потоки, идущие от двигателя, проходят через специальные направляющие отверстия. Направление воздушных потоков, поступающих из отверстий, производится в противоположную от грунта сторону для снижения воздействия на растения и почву. Воздушные потоки также направлены в противоположную сторону от кабины, чтобы устранить прямое воздействие тепла от двигателя на стекло кабины и предотвратить снижение эффективности системы кондиционирования воздуха.

Тракторы серии 9030 оснащены автоматической ступенчатой механической коробкой передач (КПП) "Automatic PowerShift" с шестернями, находящимися в постоянном зацеплении и фрикционными муфтами с электрогидравлическим приводом управления. Количество ступеней 18 переднего хода и 6 заднего с диапазоном скоростей от 2 до 42 км/ч. Система "PowerShift" позволяет механизатору переключать передачи без разрыва потока мощности, выбирать необходимый режим работы в зависимости от изменения нагрузки на агрегатируемую машину. Функция электронного контроля управления КПП предоставляет механизатору работать в автоматическом режиме переключения передач. Программируется максимальная передача в соответствии рабочей скорости с/х машины. При увеличении нагрузки на двигатель, система автоматически переключает на пониженные передачи, при уменьшении нагрузки возвращается на запрограммированную максимальную передачу. Данная функция позволяет увеличить производительность агрегата, и механизатор может все свое внимание перевести за наблюдением выполнения технологической операции.

Тракторы серии 9030 имеют раздельно-агрегатную компоновку, которая состоит из трех частей. Поворот трактора осуществляется за счет углового смещения полурам относительно вертикального шарнира. Максимальный угол горизонтального смещения полурам 42°, а вертикальное смещение полурам относительно друг друга 15°. Передний и задний мосты на серии 9030 конструктивно имеют ось длиной 3048 мм с диаметром на моделях 9330 и 9430 - 110 мм и на моделях 9530 и 9630 - 120 мм. Тракторы комплектуются сдвоенными передними и задними колесами одинакового размера, и грузоподъемностью для снижения удельного давления на почву и повышения тягово-сцепных свойств. По желанию сельхозпроизводителя колеса можно страивать через проставки.

Дополнительные сменные балластные грузы на переднею и заднею оси, а также на раму трактора позволяют правильно достичь требуемых эксплуатационных характеристик. При этом добавление балластных грузов к массе трактора должно соответствовать его мощности и типу с/х машины с которой он будет агрегатироваться. Возможность балластировки позволяет достичь требуемого буксования 8-12 %. Массу трактора можно регулировать в большом диапазоне: модель 9330 от 13562 до20412 кг; 9430 от 15105 до 23133 кг; 9530 и 9630 от 15105 до 24494 кг.

Гидросистема тракторов выполнена по принципу системы чувствительной к нагрузке на базе регулируемого насоса "закрытая система". Производительность насоса 182 л/мин. Для работы с внешними потребителями в гидросистему входит 4-ре гидрораспределительных секций с электрогидравлически управляемыми золотниками (5 и 6 секции опция). Система "Touch Set" применяется для управления потоком масла на каждую гидрораспределительную секцию, которая позволяет из кабины регулировать скоростью потока и устанавливать таймер работы насоса до 59 секунд, либо на постоянный режим. При агрегатировании тракторов "John Deere" с прицепными с/х машинами "John Deere" система "Touch Set" позволяет бесступенчато регулировать глубину обработки почвы из кабины трактора.

Базовая комплектация серии 9030 оборудована только прицепным устройством в виде вилки для работы с прицепными с/х машинами. Тракторы 9230, 9330 и 9430 в оснащаются прицепным устройством категории 4 (палец диаметром 50 мм), а тракторы 9530 и 9630 прицепным устройством категории 5 (палец диаметром 75 мм). Прицепное устройство категории 5 не совместимо с задней 3-х точечной навеской и задним ВОМ. По желанию заказчика тракторы могут оснащаться гидронавесной системой с задней 3-х точечной навеской с электрогидравлическим управлением. В зависимости от категории навески с/х машин трактор можно оборудоваться задней навеской двух категорий: 4/3N грузоподъемностью 6940 кг и 4/4N грузоподъемностью 6940 кг. Важно знать, что при установке задней навески трактор должны быть оснащен колесами с шинами размером не больше 650/85R38. Гидронавесная система оборудована электрогидравлическим силовым-позиционным регулятором, для автоматического регулирования глубины обработки почвы по позиции и тяге. Для управления гидронавесной системой при пробуксовке трактор оборудован системой "HSC". Эта система используется в дополнение к управлению по тяге и способствует стабилизации глубины обработки. Система "HSC" активируется при установке на тракторе радара скорости (опция).

Для работы с машинами с активными рабочими органами тракторы серии 9020 дополнительно могут оборудоваться задним ВОМ который имеет режим работы 1000 об/мин и хвостовик диаметром 45 мм с количеством шлицев 20.
