Косилка-плющилка роторная Kuhn FC

Предназначена для скашивания естественных и сеяных трав, для заготовки листостебельного сенажа и кукурузы на силос.

Задненавесные косилки-плющилки.

• Трехточечно навесные;
• Плющильный механизм с возможностью регулировки (нейлоновые пальцы или обрезиненные вальцы);
• Центральная поворотная ось косилки-плющилки;
• Несколько степеней плющения;
• Съемный механизм плющения;
• Предохранение "отскок-возврат" с возвратным вращением поворотной оси косилки-плющилки;
• Перевод в транспортное положение вращением назад на 90° в линию с трактором или разворотом назад;
• Усиленная режущая рама;
• Центральное крепление рамы и гидропневматическая система подвески Lift Control;
• Bстроенный гидроцилиндр для подъема косилки;

Центральная навеска обеспечивает равномерное давление на грунт и высокую устойчивость косилки и механизма плющения. Регулируемая система давления на грунт обеспечивает соответствие неровностям почвы при одновременном незначительном давлении опоры.

Механизм плющения из свободнокачающихся пальцев из кованой стали и подстраиваемой гребенки. Интенсивность плющения может устанавливаться следующим образом: благодаря 5-кратно регулируемой гребенке или простым разворачиванием гребенки.

Перевод в транспортное положение происходит простым вращением назад на 90° в линию с трактором, что обеспечивает большую безопасность при изменении траектории пути, а также на самых тесных участках.

Плющение корма происходит благодаря взаимодействию ротора с V-образными нейлоновыми пальцами и подстраиваемой гребенки. Пальцы неподвижны в направлении вращения ротора (т.е. в направлении, в котором они работают). Однако они могут эластично уклоняться в стороны при контакте с препятствием. Благодаря регулировке гребенкой можно достичь интенсивного плющения. Для чувствительного корма гребенка может полностью разворачиваться.

Интенсивность плющения может изменяться более чем 3-мя различными установочными механизмами:
• Изменение частоты вращения ротора (615 об/мин или 888 об/мин);
• Регулировка интервала между щитком и ротором;
• Положение гребенки (3 позиции, кроме того, полное разворачивание);

Предохранительная система "отскок-возврат" функционирует в комбинации с системой давления на грунт. Если рама наталкивается на препятствие, режущая балка уклоняется назад, поднимается через помеху и самостоятельно возвращается в первоначальное рабочее положение.

Режущая рама:
• Высокопроизводительные шарикоподшипники в цельных, сохраняющих форму корпусах с надежным уплотнением.
• Болты крепления промежуточных шестерней размещены на приваренных вкладышах из усиленной стали, что исключает отклонение осей.
• Большие шестерни из кованой стали, усиленные профили зубьев, надежность в функционировании.
• Уплотнение всех элементов конструкции.
• Предохранение Protectadrive против перегрузки элементов приводного механизма в режущей раме: при столкновении рамы с большим препятствием приводной механизм надежно защищен, низкие затраты на ремонт и техническое обслуживание, быстрая замена в поле без продолжительного перерыва в работе.
• Приваренные вкладыши из усиленной стали гарантируют надежную защиту, а также более длительную эксплуатацию дисков и деталей крепления ножа.

Благодаря гидропневматической системе подвески "Lift Control" давление косилки-плющилки на грунт обеспечивает повторение контура земли: корм остается чистым, бережется луговая дернина. Регулировка точно контролируется благодаря показаниям манометра.

Косилки-плющилки оснащены встроенной гидравлической системой подъема. Маневры при развороте на конце поля и переезд через валки значительно упрощаются и выполняются без необходимости использования гидравлического подъема трехточечной навески трактора. Кроме того, подъемный цилиндр соединен с гидропневматическим аккумулятором. При переездах данная система позволяет амортизировать колебания агрегата, что создает более комфортные условия для оператора и уменьшает механическую нагрузку на раму агрегата.

Передненавесные косилки-плющилки.
• Сцепка с трапециевидной подвеской на качающемся кронштейне;
• Система регулировки давления на грунт;
• Плющильный механизм с различными возможностями регулировки;
• Высокий подъем режущей рамы;
• Усиленная режущая рама;

Режущая балка соединена с рамой через трапециевидное шарнирное соединение. Благодаря высокоразвитой кинематике трапециевидной подвески переезд через препятствия осуществляется плавно, машина хорошо приспосабливается к неровностям грунта.

Машина оборудована гидропневматической системой регулировки давления на грунт Lift-Control:
• простая и точная регулировка благодаря изменению давления в гидравлической системе;
• быстрое приспосабливание к разным условиям применения;
• контроль нагрузки манометром;

Ротор механизма плющения выполнен с V-образными нейлоновыми пальцами. Косилка-плющилка FC 313 F дополнительно оборудована интегрированной гребенкой. Вследствие этого можно достичь интенсивного плющения. При восприимчивых растениях гребенка может быть полностью откинута от потока корма.

Обрезиненные вальцы с профилем ребер в форме спирали разрабатывались специально для плющения клевера, люцерны и бобовых с чувствительным стебельком. Прижимное усилие вальцов регулируется благодаря двум скручивающимся штангам, что позволяет изменять степень плющения.

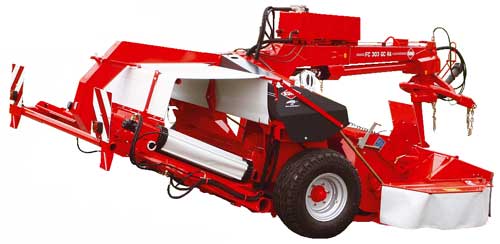

Прицепные косилки-плющилки.
• Поворотный передок Girodyne;
• Управление всеми операциями из кабины трактора;
• Чередующееся скашивание вправо и влево от трактора;
• Перевод косилки-плющилки в транспортное положение из кабины трактора;
• Системы плющения всех типов зеленых кормов: ротор со стальными пальцами;
• Высокая производительность и максимальный рабочий комфорт;
• Центрально регулируемая подвеска;
• Большой клиренс;

Передок Girodyne предлагает преимущества:
• в тесных изгибах не возникает отклонения карданного вала;
• большая производительность благодаря подвижности даже на самых маленьких участках земли;
• высокий комфорт в эксплуатации благодаря беспроблемной навеске на трактор;

Несмотря на большую рабочую ширину, перевод косилки-плющилки в транспортное положение происходит быстро и удобно из кабины водителя.

Ротор со свободнокачающимися пальцами. Пальцы из кованой стали и регулируемой гребенки. Интенсивность плющения может устанавливаться благодаря 5-кратно регулируемой гребенке или простым разворачиванием гребенки.

Вальцы Squareflex - первые плющильные вальцы, разработанные специально для применения в комбинации с дисковыми косилками. Они предназначены для плющения зеленого корма с чувствительными стебельками, например, клевер, люцерна или бобовые. При этом не имеет значения, в каком направлении стебли движутся сквозь вальцы - все они будут переработаны профилем вальцов. Давление прессования и интенсивность плющения регулируются двумя скручивающимися штангами.

Ременный привод:
• Большая передаваемая мощность;
• Амортизация против внезапных перегрузок;
• Мягкое движение;

Ременный привод оснащен автоматическим натяжителем, которым постоянно поддерживается напряжение ремня. При износе, т.е. при расширении клинового ремня он автоматически подтягивается и устанавливается на постоянное напряжение. Таким образом, гарантируется постоянная передача мощности, и клиновой ремень имеет более длительный срок эксплуатации.

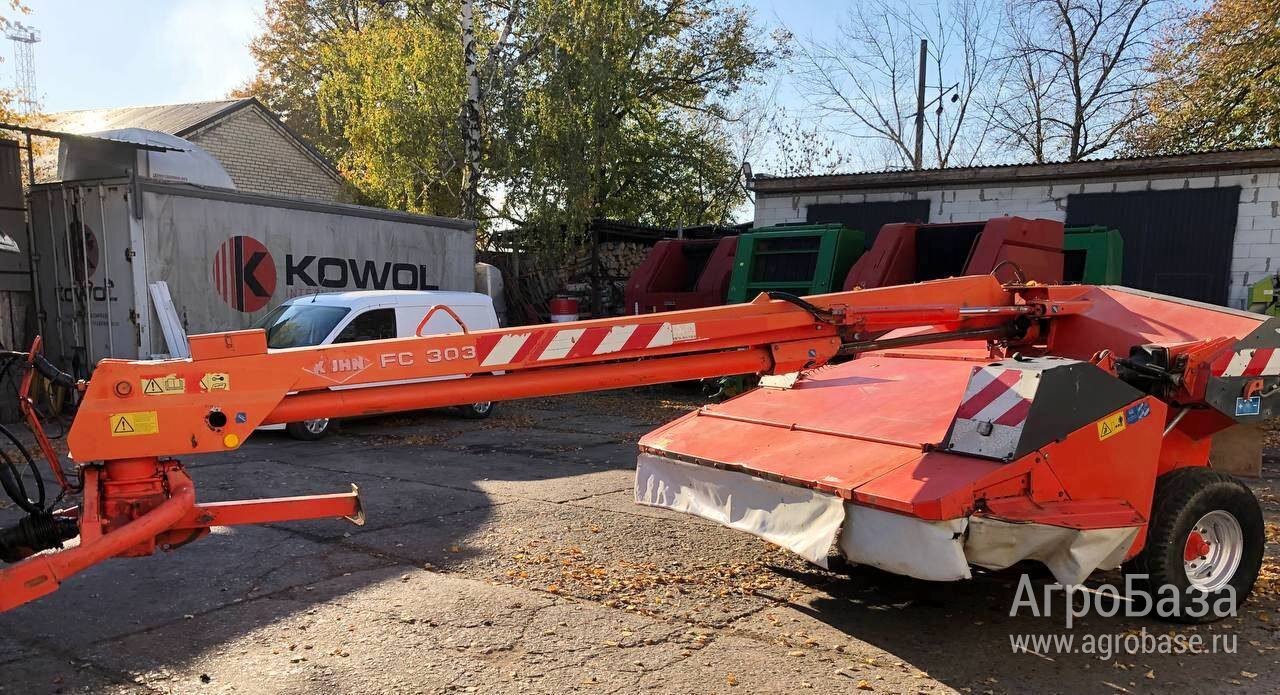

У косилки-плющилки FC 303/353 все элементы с подвижными частями, как например, режущая рама или плющильный механизм установлены на сайлентблоках. Срок эксплуатации несущих деталей конструкции и вместе с тем всей машины значительно увеличивается.

Прицепная косилка-плющилка FC 4000 позволяет регулировать ширину укладываемого валка. Нормальный валок: ширина изменяется от 0,9 до 1,5 м. Широкий валок: 2 щитка за вальцами отводят половину зеленого корма вниз, благодаря чему возникает равномерный валок шириной около 3 м.
