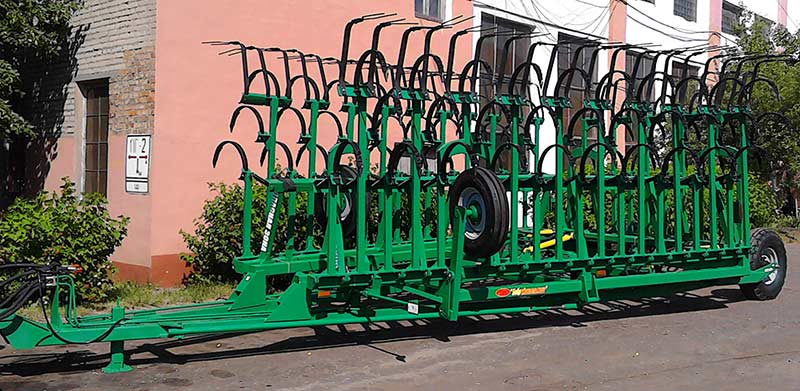

Культиватор паровой скоростной КПС/ КПН (КПН-6, КПС-13, КПС-13-1)

Предназначен для сплошной обработки почвы после вспашки при подготовке под посев, ранневесеннего закрытия влаги, паровой и полупаровой обработки. За один проход по полю культиватор обеспечивает полную подготовку почвы к посеву, совмещая культивацию, рыхление и выравнивание.

В отличие от плуга культиватор выполняет неглубокое рыхление почвы без оборота пласта и без выноса нижних слоев на поверхность, сочетающийся с подрезанием сорняков.

Культиватор имеет индивидуально – поводковую систему секций рабочих органов с вибрационным характером работы, в результате чего происходит автоматическая очистка рабочих органов.

Культиваторы КПС-13 и КПН-6 комплектуются рыхлительными лапами.

Культиватор КПС-13-1 комплектуется стрельчатыми лапами.

Стрельчатые лапы устанавливаются в два ряда, рыхлительные – в три ряда.

Для выравнивания поверхности поля и создания мелкокомковатого верхнего слоя почвы предусмотрены подпружиненные загортачи.

Культиватор, по заказу потребителя, комплектуется дополнительным оборудованием – приставкой катковой КПС-13.25.00.000, которая состоит из пяти прикатывающих катковых секций.

Регулировка глубины обработки почвы боковых секций осуществляется за счет опорных колес. Глубину хода рабочих органов изменяют перемещением колес относительно рам. При перемещении колес вверх глубина хода рабочих органов увеличивается, при перемещении вниз – уменьшается.

Культиватор оборудован грядилями трех типов: короткими, длинными и обводными.

Грядиль короткий имеет шарнирное индивидуально – поводковое соединение к раме, при котором каждая лапа, прикрепленная к отдельному поводку – грядилю, копирует рельеф поля независимо от других грядилей.

Грядиль длинный  имеет шарнирное секционное поводковое соединение к раме, когда несколько лап крепятся на одном грядиле. На длинном грядиле крепится две лапы.

Грядиль обводной имеет шарнирное секционное рамное соединение к раме. На обводном грядиле крепятся четыре лапы.

Основными рабочими органами культиватора являются стойки с лапами:

1. пружинная стойка с рыхлительной копьевидной  лапой с шириной захвата 45–55 мм;
2. жесткая  стойка с универсальной стрельчатой лапой (угол крошения 250 - 300) с шириной захвата 270 мм.

Размещение лап на раме культиватора проводится исходя из условия предотвращения забивания культиватора растительными остатками.

Рыхлительные лапы расставлены с шагом 170 мм в три ряда. Расстояние между рядами 350 мм.

Стрельчатые лапы расставлены с шагом 255 мм в два ряда. Расстояние между рядами 700 мм.

Зубья выполняют функцию боронования, что обеспечивает более качественную обработку почвы: разделку глыб, выравнивание поля, создания мелкокомковатого верхнего слоя почвы, вычесывание сорняков и растительных остатков.

Гидросистема культиватора предназначена для перевода культиватора из транспортного положения в рабочее и обратно.

Культиваторы КПС-13 и КПС-13-1 имеют два этапа складывания: первый этап складывания – при помощи гидроцилиндров поднимаются все рамы в вертикальное положение, второй этап складывания – при помощи гидроцилиндров боковые рамы складываются в горизонтальной плоскости. При раскладывании – наоборот.
