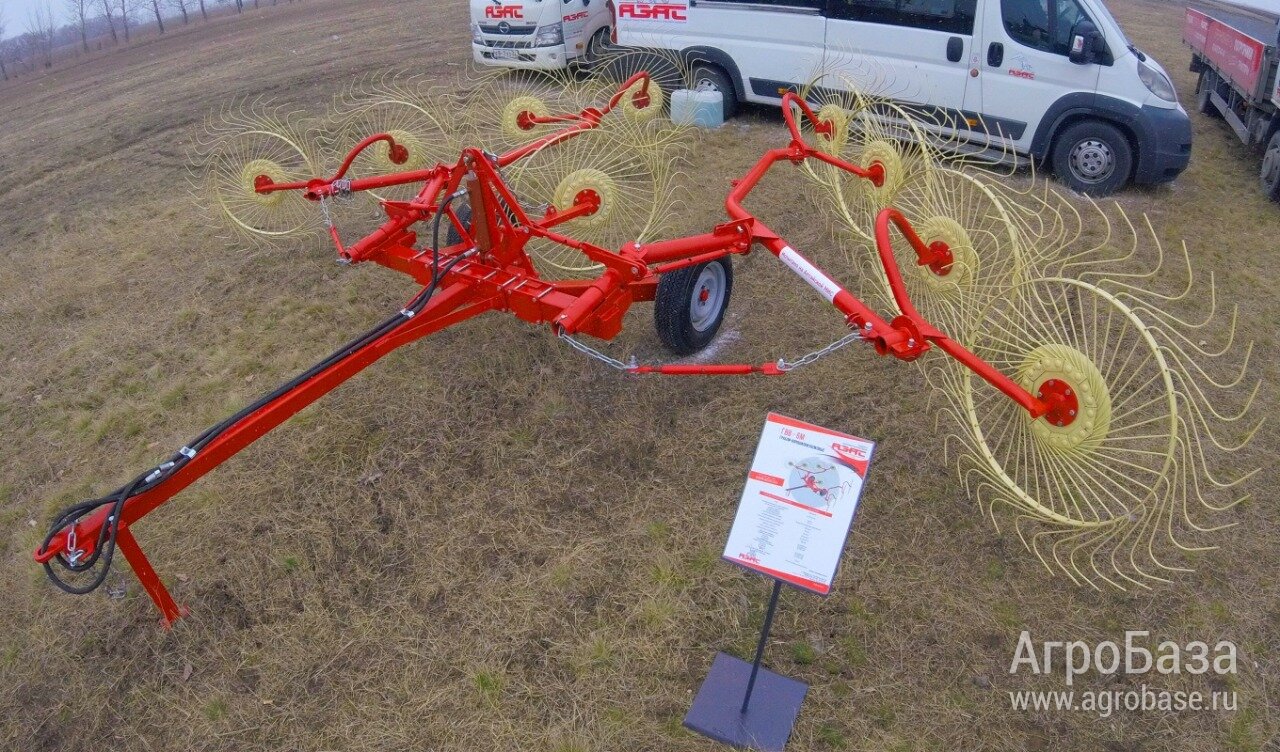

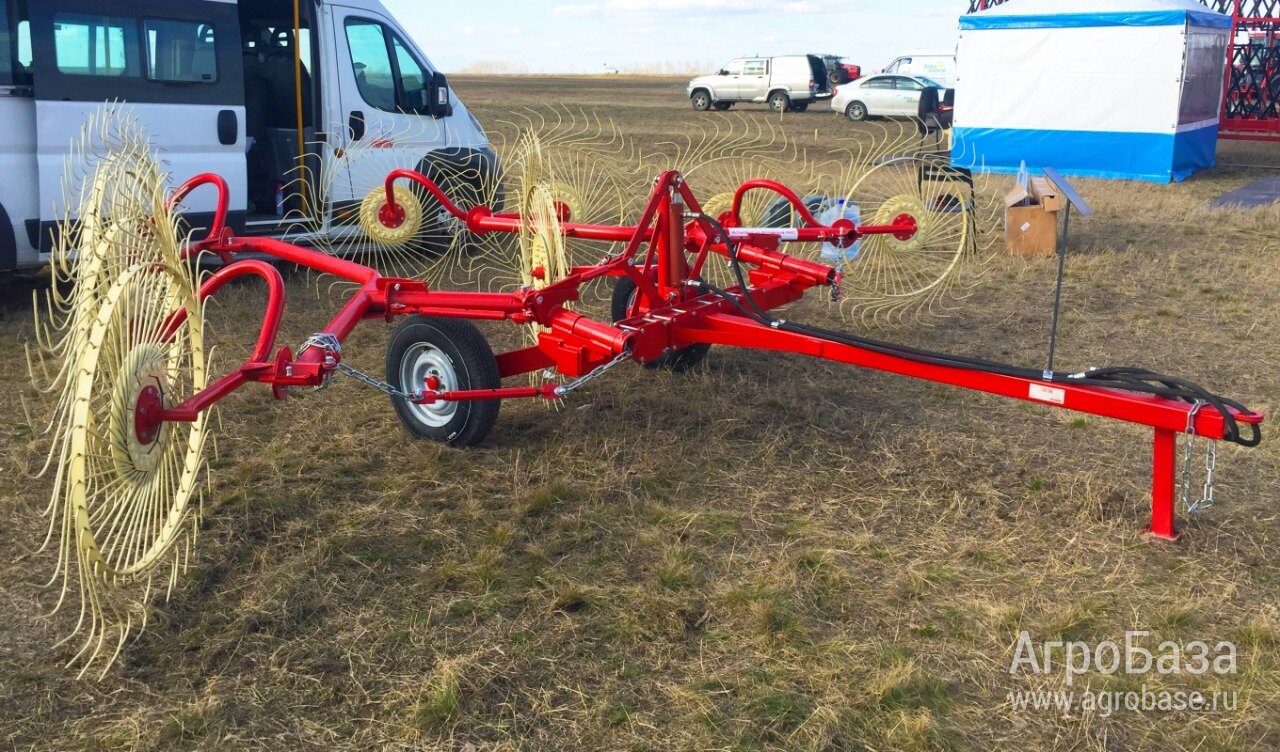

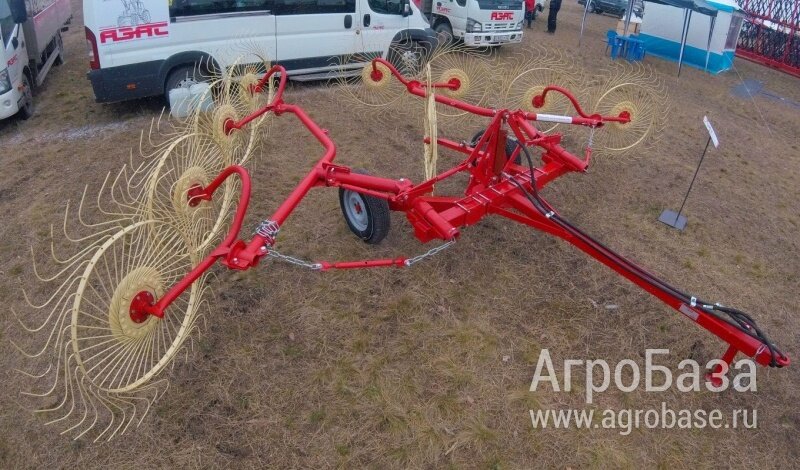

Грабли – ворошилки валковые ГВВ-6М

02.11.2024 в 09:41

Особенности и преимущества: Большая ширина захвата – до 6 м. Особая форма тандемов, на которых установлены рабочие колеса, обеспечивают лучшее прохождение сгребаемой массы (сена); Качественный сбор скошенной массы в рыхлый однородный валок. Зубья рабочих колес изготовлены из пружинной стали высокого качества и имеют особую изогнутую форму, что позволяет им работать на изгиб и кручение сразу в двух плоскостях. Диаметр проволоки зуба рабочего колеса по выбору – 6 мм или 7 мм. Благодаря особой форме зубьев, грабли, при работе, имеют постоянный контакт одновременно нескольких зубьев с почвой обеспечивая качественный захват скошенной массы и без попадания земли. Усиленная тележка граблей по сравнению с аналогичными ГВВ-6, а именно: усилено дышло, усилены балки опорных колес, усилены кулаки крепления балок рабочих колес, переработана конструкция механизма подъема (опускания) балок рабочих колес. Данные изменения позволили увеличить жесткость и надежность всей конструкции тележки. Шины опорных колес 165/70R13, установленные на штампованный диск 5J*R13 от а/м ВАЗ. В качестве ступицы опорных колес применяется задняя ступица а/м ВАЗ-2108/2110 в сборе с подшипником и осью, что многократно увеличивает надежность и долговечность данного узла. Литая ступица рабочего колеса, в комплекте с установленными радиальными подшипниками обеспечивает надёжность и долговечность работы данного узла. Штампованный диск рабочего колеса с дополнительными ребрами жесткости, увеличенным диаметром расположения крепежных отверстий до 133 мм и их количеством до 6 штук, обеспечивает более равномерное распределение нагрузки на сам диск при работе. В совокупности с литой ступицей обеспечивается высокая надежность и долговечность данного узла. Балки с установленными на них рабочими колесами имеют возможность копирования рельефа поля. Дополнительное среднее колесо предлагается как отдельная опция, по выбору. Данное рабочее колесо позволяет ворошить скошенную массу по центру граблей, в месте укладки валка. Более низкие эксплуатационные затраты колесно-пальцевых граблей по сравнению с роторными: невысокие затраты на обслуживание машины, ввиду отсутствия сложных и дорогих элементов (таких как карданные валы, шестерни, эксцентрики и т.д.); более низкие энергозатраты – для агрегатирования требуются трактора с меньшей мощностью двигателя. Технические характеристики № Наименование параметра Значение 1 Тип устройства Колесно-пальцевые прицепные 2 Производительность при сгребании за час основного времени, га/час, до 9 3 Ширина захвата, м - при сгребании 6 - при ворошении 7 4 Количество рабочих колёс, шт. 8 или 9 (со средним колесом) 5 Диаметр рабочего колеса, мм 1350 6 Количество зубьев на одном колесе, шт. 40 7 Ширина валка при сгребании, м до 1,6 8 Рабочая скорость, км/ч, до 15 9 Транспортная скорость, км/ч, до 20 10 Ширина колеи опорных колёс, мм 1515 11 Габаритные размеры, мм, не более Рабочее положение - длина 5420 - ширина 6000 - высота 1350 Транспортное положение - длина 5400 - ширина 3450 - высота 2700 12 Масса, кг, не более 525 13 Агрегатирование, тяговый класс трактора, кН (тс) от 6 (0,6) до 14 (1,4)
